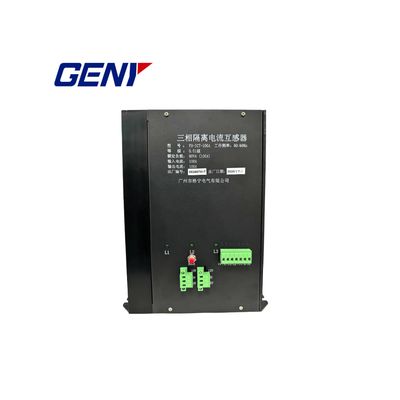

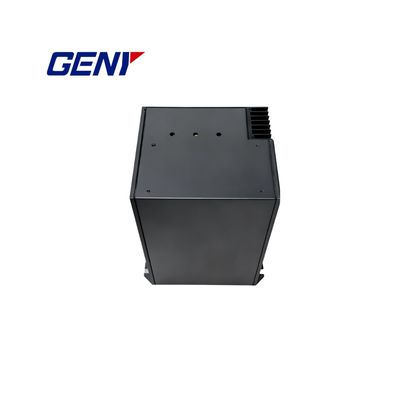

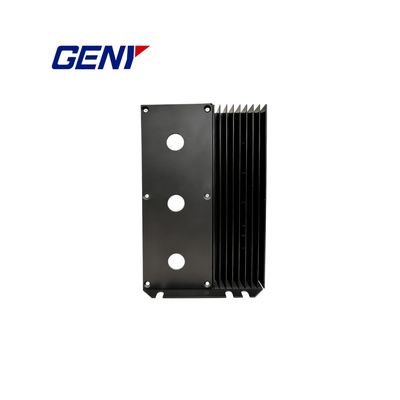

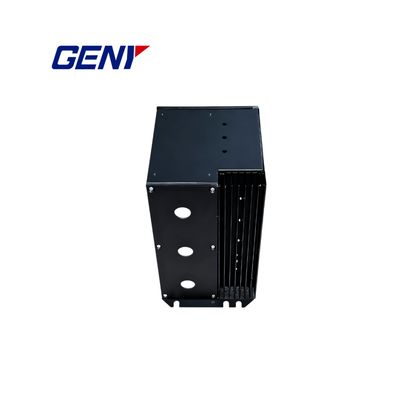

Trójfazowy transformator separacyjny prądu przelotowego, wersja 100A

Do testowania trójfazowych liczników energii, w których obwody napięciowe i prądowe nie mogą być rozdzielone (połączenia zamknięte), izolacja prądowa jest niezbędna do zapewnienia dokładności. W wielopozycyjnych stanowiskach testowych i złożonych konfiguracjach trójfazowych, sama izolacja napięciowa jest niewystarczająca.

Transformator izolacji prądowej (ICT) 100 A zapewnia prawdziwą izolację prądową 1:1 z elektroniczną kompensacją błędów, umożliwiając precyzyjną, bezpieczną i elastyczną kalibrację w warunkach izopotencjalnych.

Każdy ICT integruje trzy niezależne transformatory prądowe 1:1, obsługując:

• Liczniki trójfazowe z nierozdzielonymi obwodami napięciowymi/prądowymi
• Liczniki jednofazowe w warunkach nierozdzielonych
• Stanowiska wielostanowiskowe, gdzie każde stanowisko licznika otrzymuje niezależny, izolowany prąd

Aby zachować wysoką dokładność w różnych typach liczników i obciążeniach, ICT wykorzystuje wewnętrzny elektroniczny kompensator błędów i zapewnia dużą wtórną wydajność wyjściową. Przy 100 A, strona wtórna może dostarczyć ≥60 VA, zachowując dokładność. Warunki obwodu otwartego/przeciążenia strony wtórnej są monitorowane ze wskazaniem i automatyczną ochroną zwarciową.

• Szeroki zakres: 0,1-100 A strona pierwotna / 0,1-100 A strona wtórna (1:1)
• Przelotowy, jednoprzewodowy, energooszczędny, niskie straty
• Wysoka wydajność wyjściowa: do 70 VA przy 100 A
• Unikalna kompensacja elektroniczna zapewnia dokładność klasy 0,01% w szerokim zakresie
• Wskazanie obwodu otwartego i przeciążenia strony wtórnej, alarm i automatyczna ochrona zwarciowa
• Zewnętrzne wskaźniki stanu i przyciski sterowania dla łatwej obsługi
• Obsługuje szeregowe połączenie wielu ICT z izolowanymi stronami wtórnymi na stanowisko licznika

• Kalibracja liczników energii trójfazowych i jednofazowych (liczniki z zamkniętym połączeniem)
• Wielopozycyjne stanowiska testowe liczników wykorzystujące metodę izopotencjalną
• Zakłady energetyczne, laboratoria metrologiczne i producenci wymagający wysokiej dokładności izolacji prądowej

• Wykrywanie obwodu otwartego/przeciążenia strony wtórnej ze wskazaniem wizualnym i alarmem
• Automatyczne zwarcie strony wtórnej w celu ochrony urządzeń i utrzymania stabilności
• Wysoka wytrzymałość izolacji między stroną pierwotną, wtórną i obudową

• Model: Trójfazowy Przelotowy Transformator Izolacji Prądowej (1:1, 0,1-100 A)
• Akcesoria: kable zasilające AC 12-0-12, wtyczka I/O 7-pinowa, krótki przewodnik

Dokładność dotyczy określonych warunków obciążenia i środowiska.
