Jednopasowe obciążenie fantomowe

Name: Jednopasowe obciążenie fantomowe
Brand: Guangzhou GENY Electric Co., Ltd
SKU: Jednofazowe obciążenie fantomowe
Availability: InStock

Nazwa marki:	GENY
Numer modelu:	Jednofazowe obciążenie fantomowe
MOQ:	1
Cena £:	negotiate rates
Warunki płatności:	L/C, D/P.
Zdolność do zaopatrzenia:	100 szt./ 1 miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO, CE

Szczegóły pakowania:

Przypadki do sklejki

Możliwość Supply:

100 szt./ 1 miesiąc

Podkreślić:

jednofazowy tester obciążenia fantomowego

wyposażenie do badań obciążenia fantomowego licznika

urządzenie obciążenia fantomowego dla pojedynczej fazy

Opis produktu

Jednofazowe obciążenie fantomowe

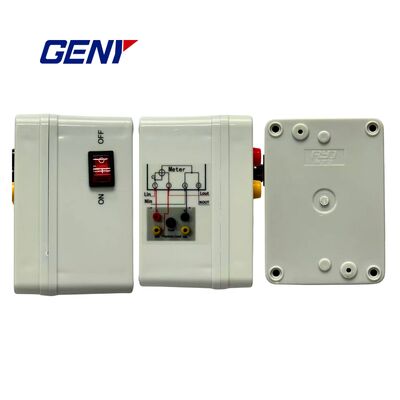

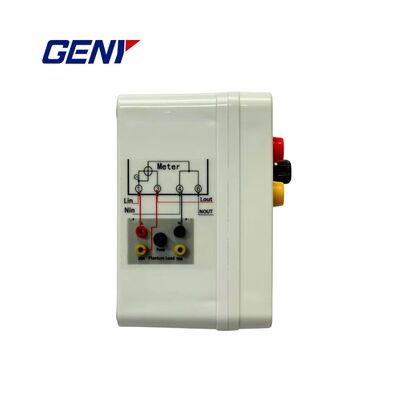

Schemat okablowania

Ważna uwaga

Chociaż pozycje zacisków L(wejście), L(wyjście), N(wejście) i N(wyjście) mogą się różnić w zależności od licznika energii elektrycznej, zasada okablowania pozostaje niezmienna:

Zacisk liniowy (L) jednofazowego obciążenia fantomowego łączy się z L(in) licznika energii elektrycznej
Zacisk neutralny (N) jednofazowego obciążenia fantomowego łączy się z N (calem) licznika energii elektrycznej

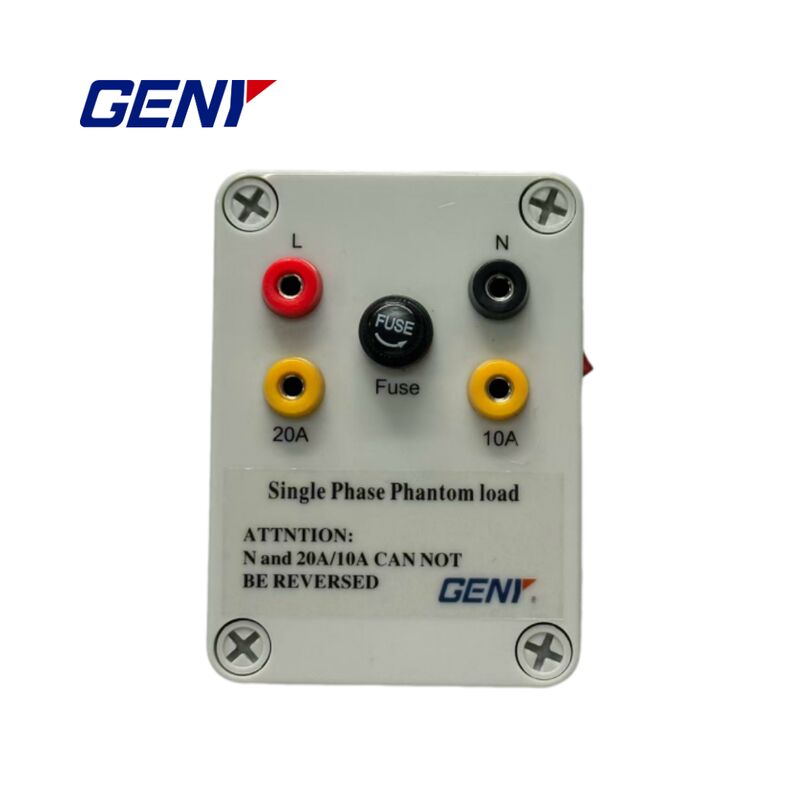

Zacisk prądowy 20 A/10 A jednofazowego obciążenia fantomowego łączy się z L (wyjściem) licznika energii elektrycznej

Instrukcje obsługi

Jednofazowe obciążenie fantomowe zapewnia skalibrowany prąd, gdy obciążenie użytkownika jest niewystarczające do wymagań testowania liczników energii elektrycznej.

Jeżeli obciążenie użytkownika jest zbyt niskie lub zerowe, aby spełnić wymagania kalibracji, podłącz obciążenie fantomowe zgodnie ze schematem połączeń
Dla zerowego obciążenia użytkownika: Po podłączeniu obciążenia fantomowego cęgi prądowe muszą podczas sprawdzania błędów zaciskać TYLKO kabel prądu obciążenia fantomowego
W przypadku małego obciążenia użytkownika: Zacisk musi jednocześnie zaciskać zarówno kabel prądu obciążenia fantomowego, jak i oryginalny kabel prądowy podłączony do zacisków L(out) licznika energii elektrycznej, aby uniknąć błędów pomiaru

Środki ostrożności

Nie należy odwracać podłączenia wyjścia prądowego i przewodów neutralnych
Nigdy nie przykładaj napięcia 380 V pomiędzy przewód liniowy i neutralny
Przed wykonaniem okablowania na miejscu należy wyłączyć przełącznik obciążenia fantomowego
