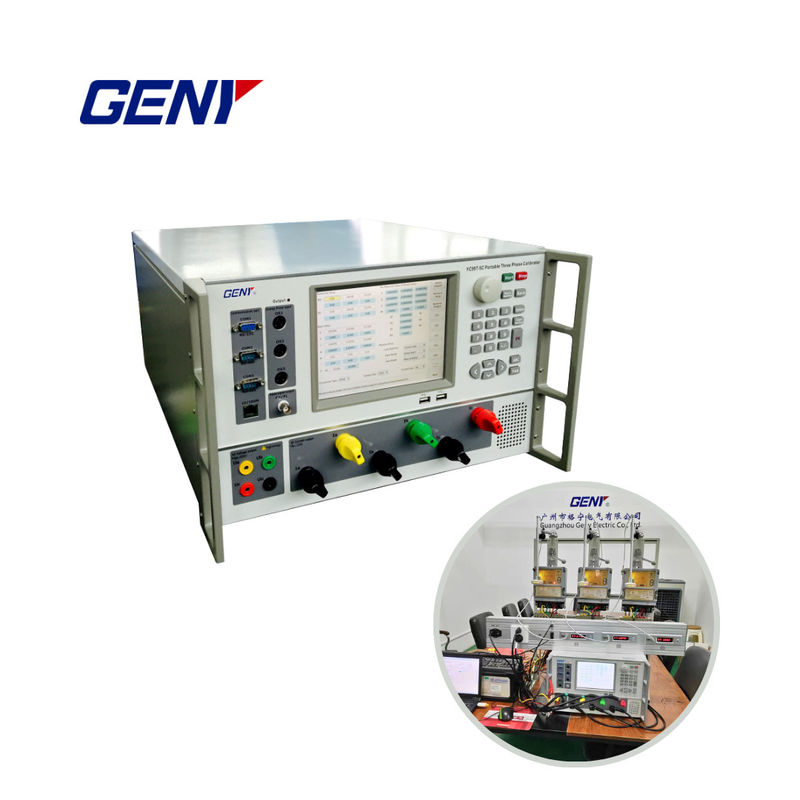

Przenośny kalibrator trójfazowy YC99T-5C/3C

2.Typ kalibracji licznika

• Użytkownik liczników może kalibrować m.in.: jednofazowy licznik energii aktywnej, trójfazowy
• trzyprzewodowy licznik energii aktywnej, trzyfazowy trzyprzewodowy licznik kompozytowy, trzyfazowy
• czterodrukowy licznik energii aktywnej, trójfazowy czterodrukowy licznik kompozytowy, trójfazowy trójdrukowy
• miernik energii reakcyjnej sinusoidalnej, trzyfazowy czterodrukowy miernik energii reakcyjnej sinusoidalnej, dwa elementy
• 60° licznik energii reaktywnej, dwa elementy 90° licznik energii reaktywnej i trzy elementy
• 90 stopni, licznik energii.

3Specyfikacje techniczne

Wyjściowe napięcie przemiennego

• YC99T-3C zakres wyjściowego napięcia prądu przemiennego: 100V, 220V, 380V, 660V;
• YC99T-5C zakres wyjściowego napięcia przemiennego: 100V, 220V, 380V;
• Zakres regulacji: ((0?? 120%) %RG,RG jest zakresem, taki sam jak poniżej;
• Stopień dostosowania: 0,01%RG,0.1%RG, 1%RG, 10%RG są opcjonalne;
• Stabilność: 0,01%/2min
• Zniekształcenie: ≤ 0,2% (obciążenie niepojemne)
• Maksymalna moc wyjściowa: 20VA/faza;
• dokładność pomiaru: 0,05%RG;

Prąd prądu przemiennego

• YC99T-3C zakres prądu prądu przemiennego: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
• 2 zakres wyjściowy prądu przemiennego YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
• Uwaga: W przypadku prądu wyjściowego przekraczającego 60 A w biegu 100 A czas wyjścia powinien wynosić mniej niż 30 minut.
• Zakres regulacji: (0 ≈ 120%) %RG,RG to zakres, ten sam niżej;
• Stopień dostosowania: 0,01%RG,0.1%RG, 1%RG, 10%RG są opcjonalne;
• Stabilność: 0,01%/2min;
• Zniekształcenie: ≤ 0,2% (obciążenie niepojemne);
• maksymalna moc wyjściowa YC99T-3C obciążenie: 60VA (50A bieg, 120% mocy wyjściowej);
• maksymalna moc wyjściowa YC99T-5C obciążenie: 120VA (100A bieg, 120% mocy wyjściowej);
• dokładność pomiaru: 0,05%RG;

• Stabilność mocy wyjściowej: 0,01%RG/2min;
• dokładność pomiaru mocy aktywnej i reaktywnej: 0,05%RG;

Wyjście fazowe

• Układ regulacji wyjścia: 0°~360°;
• Stopień regulacji wyjścia: 10°, 1°, 0,1°, 0,01° są opcjonalne.
• Rozdzielczość: 0,01°;
• Dokładność pomiaru: 0,05°.

Wynik współczynnika mocy

• Zakres regulacji: -1 ~ 0 ~ +1;
• Rozdzielczość pomiaru: 0.0001;
• Dokładność pomiaru: 0.0005;

Wyjście częstotliwości

• zakres regulacji: 40 Hz ~ 70 Hz;
• Stopień regulacji wyjścia: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz są opcjonalne.
• Rozdzielczość: 0,001 Hz;
• Dokładność: 0,002 Hz.

Harmoniczne ustawienie

• Harmoniczne czasy: 2~63 razy;
• Zawartość harmonii: 0~40%;
• Faza harmonijna: 0°~359,99°;
• Błąd konfiguracji harmonii: 2 ~31 razy: ≤±0,1%, 32 ~63 razy: ≤±0,2%

Pomiar błędu energetycznego

Standardowe wskaźniki techniczne oscylatora kwarcowego

• dokładność częstotliwości: ± 0,5 ppm, kalibracja fabryczna (25 °C);
• Stabilność częstotliwości: ±0,1 ppm, -20°C+70°C;

4Ogólne specyfikacje techniczne
