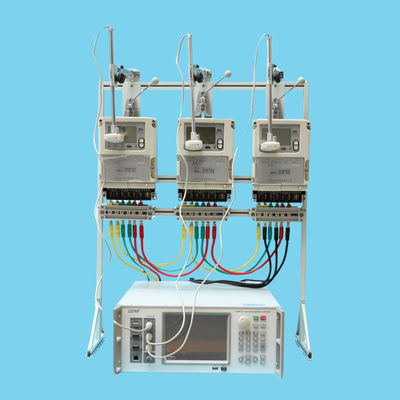

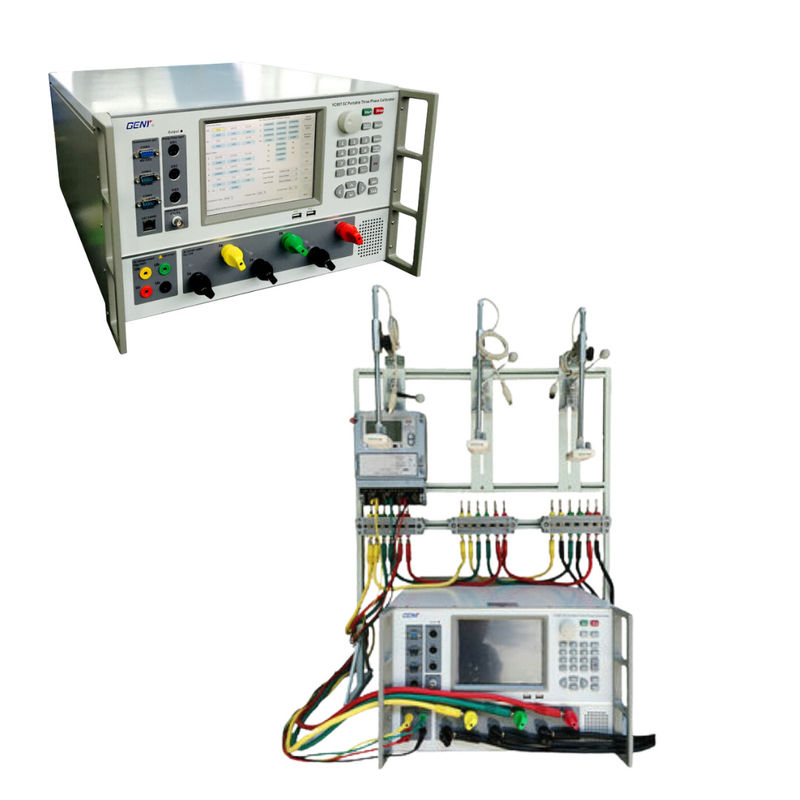

YC99T-5C Urządzenie sprawdzające pomiar elektryczny Harmoniczne wyjście Badanie dokładności pomiaru elektrycznego

Opis:

YC99T-5C jest przenośnym urządzeniem do testowania pomiarów trójfazowych (kalibratorem), przeznaczonym do zastosowań laboratoryjnych i lokalnych.Kalibrator YC99T-5C wykorzystuje technologię testowania z trwałym rozwojem kalibracji licznika energii.YC99T-5C ma dokładnie taką samą funkcję oprogramowania jak kalibracja YC99T-5C, ale różne napięcie i prąd wyjściowy.

Kalibrator YC99T-5C obsługuje protokół komunikacyjny DLT-645 ((2007) i może wypełniać błąd wskazania popytu, błąd okresu popytu, błąd przełączania czasu,błąd wskazania energii w okresie stawki i inne projekty badań wielofunkcyjnychKalibrator YC99T-5C posiada oscylator kryształowy o stałej temperaturze, który jest w stanie zweryfikować codzienny błąd czasu licznika energii elektrycznej.

YC99T-5C jest zaprojektowany z fantastycznym ekranem paneli i układem okablowania.

YC99T-5C nie tylko zapewnia normalne badania licznika, ale może być również stosowany jako urządzenie wyjściowe mocy harmonijnej, które jest w stanie tworzyć stabilną moc wyjściową harmonijną.

YC99T-5C i YC99T-3C mają podobną funkcję, ale różnią się napięciem i prądem wyjściowym, YC99T-3C ma więcej kanałów prądu i napięcia.

1Tryb badania: moc aktywna, moc reaktywna

2Mierzacz badany: 3P4W, 3P3W, 1P2W

3Kalibrator jest połączony ze źródłem zasilania i elektronicznym instrumentem kalibracyjnym o szerokim zakresie prądu i napięcia.

4. Wspierane są testy startowe i czołgowe

5Dane z testu mogą być zarządzane przez komputer za pośrednictwem interfejsu Rs232

6. YC99T-5C nie tylko może być obsługiwany przez sprzęt, ale także może być sterowany przez PC

7. Kalibracja liczników energii automatycznie, które obejmują elementy, takie jak, podgrzewanie, uruchamianie, pełzanie, błąd, wpływ, test ilości itp.

Specyfikacje:

Źródło napięcia
Zakres napięcia	57.7V ~ 380V
Wyjście napięcia badawczego (fazowo neutralne)		3* (0V ∼ 450V)
Pojemność produkcji	30VA max/faza
Rozstrzygnięcie	00,01%.
Dokładność	00,05 proc.
Stabilność	0.01%/ 180s
Współczynnik zniekształcenia	< 0,2% dla obciążenia oporu liniowego
Aktualne źródło
Zakres prądu	50mA 120A
Prąd wyjściowy badania	3* ((1mA 120A)
Pojemność produkcji	100 VA max/faza@100A
Rozstrzygnięcie	00,01%.
Dokładność	00,05 proc.
Stabilność	0.02%/180s
Współczynnik zniekształcenia	< 0,2% dla obciążenia oporu liniowego
Kąt fazy
Zakres	0 -- 360°
Rozstrzygnięcie	00,01°
Dokładność	00,05°
Częstotliwość
Zakres	40 Hz 70 Hz
Rozstrzygnięcie	0.002Hz
Wydajność impulsu
Wysokofrekwencyjne wyjście ((CH))	10,666 × 105 Hz
Wyjście niskiej częstotliwości (CL)	5×10-5×CH
Wprowadzenie impulsu
Kanał wejściowy	3
Częstotliwość wejścia	Maks. 20 Hz.
Pozostałe
Zasilanie napięciem	110V/220V ±15% 50/60Hz±2Hz
Temperatura otoczenia	-10°C - +40°C
Względna wilgotność	35% - 85%
Wymiary (W × H × D) (mm)	445×180×680
Masę (kg)	46





Zastosowanie:

1. Przedsiębiorstwa użyteczności publicznej na szczeblu krajowym

2Rządowe biura metrologiczne

3. Wielcy producenci liczników energii

Podstawowe korzyści konkurencyjne:

1Wysokiej jakości produkt

2. Wygodna obsługa

3. silne i stabilne wyjście źródła energii harmonijnej

4Badanie wielokrotnego typu licznika energii czynnej i reaktywnej
