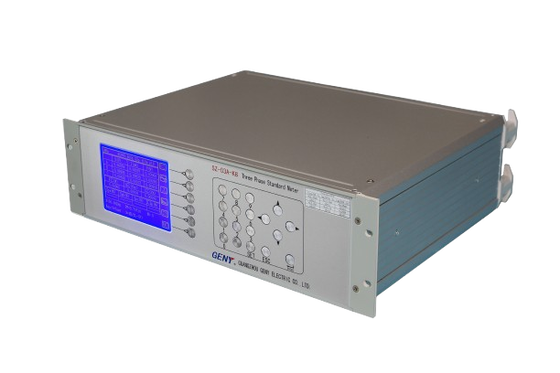

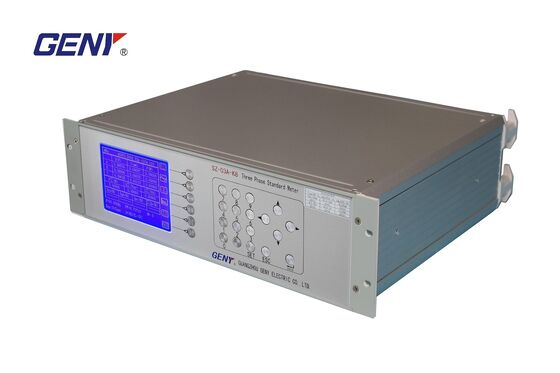

SZ-03A-K8 Trójfazowy standardowy licznik o dokładności 0,02% do pomiaru wieloparametrycznego i analizy harmonii

Trójfazowy, standardowy miernik serii SZ-03A-K8 wykorzystuje trwałą technologię, taką jak szybki DSP, CPLD, MCU i ADC z samokalibracją itp. W ten sposób miernik może próbkować sygnał AC z dużą szybkością i przetwarzać go specjalną arytmetyką cyfrową. Wszystko to upraszcza konstrukcję miernika i mierzy błąd względny z dokładnością do 0,02%.

Cechy:

Wysoka dokładność

Błąd pomiaru napięcia trójfazowego, prądu, mocy i energii elektrycznej błąd ≤±0,02%

Szeroki zakres pomiarowy

Napięcie od 5V do 480V

Prąd od 10mA do 160A

Pomiar wieloparametrowy

Testowanie trzy faza woltaż, aktualny, moc, elektryczny energia, moc czynnik, faza i częstotliwości synchronicznie

Pomiar wielomodowy

Aktywne trójfazowe czteroprzewodowe (3P4W) i trójfazowe trójprzewodowe (3P3W).

Trójfazowe czteroprzewodowe (3P4W) i trójfazowe trójprzewodowe (3P3W) reaktywne

Trójfazowy czteroprzewodowy (3P4W) i trójfazowy trójprzewodowy (3P3W)pozorny

Trójfazowe czteroprzewodowe (3P4W) i trójfazowe trójprzewodowe (3P3W) połączone krzyżowo, reaktywne

Aktywna jednofazowa, dwuprzewodowa (1P2W).

Jednofazowy dwuprzewodowy (1P2W) reaktywny

Widoczna jednofazowa, dwuprzewodowa (1P2W).

Pomiar i analiza harmonicznych

Testowanie współczynnika zniekształcenia przebiegu i 2-21^ulzawartość harmonicznych i wyświetlanie wykresu prętowego.

Sprawdź stanowisko testowe

Zmierzenie the asymetria wskaźnik z woltaż, aktualny I faza W każdy faza I Tstabilność władzy.

Wyświetlanie przebiegu

Wyświetlaj synchronicznie przebieg napięcia i prądu.

Idealny miernik standardowy

Stała impulsu energii może być ustawiana automatycznie lub ręcznie, obliczając i wyświetlając błąd i odchylenie standardowe badanego licznika; mają funkcję sumowania ilości energii elektrycznej, włączanie/wyłączanie zasilania może być sterowane ręcznie lub zewnętrznym impulsem synchronicznym

Kalibracja oprogramowania

Za pomocą oprogramowania można skalibrować pełny zakres i kąt fazowy, aby poprawić niezawodność i wydajność

Silna funkcja komunikacyjna

Urządzenie posiada dwa porty komunikacyjne RS-232, które można podłączyć do komputera PC i stołu probierczego, realizując automatyczne pomiary i kalibrację

Przyjazny interfejs

Duży i wyraźny wyświetlacz LCD, może wyświetlać duże informacje

Wygodna obsługa

Bezpośrednie sterowanie jednym klawiszem
