YC1893D Trójfazowy system badawczy inteligentnego licznika z 32 pozycjami 160A Prąd wyjściowy i dokładność klasy 0,02

YC1893D Trójfazowy system badawczy inteligentnego licznika z 32 pozycjami 160A Prąd wyjściowy i dokładność klasy 0,02

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Opis produktu

YC1893D Trójfazowy System Testowania Liczników Inteligentnych

32 Pozycje | 160A | Klasa 0.02

Zaprojektowany do zastosowań w zakładach energetycznych, laboratoriach i produkcji liczników inteligentnych

Trójfazowy System Testowania Liczników Inteligentnych GENY YC1893D to precyzyjne, zautomatyzowane rozwiązanie przeznaczone do testowania i kalibracji jedno- i trójfazowych liczników energii. Obsługując 32 pozycje testowe, prąd wyjściowy do 160A i dokładność klasy 0.02, system jest idealny dla przedsiębiorstw energetycznych, producentów liczników, laboratoriów metrologicznych i instytucji kontroli jakości.

Dzięki zintegrowanym transformatorom prądowym izolowanym (ICT), YC1893D może również testować liczniki z zamkniętym obwodem / IP-link, co czyni go niezawodną platformą dla nowoczesnych zastosowań liczników inteligentnych.

Przegląd produktu

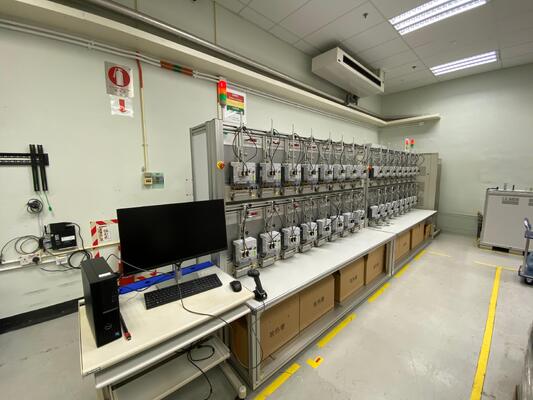

YC1893D łączy trójfazowe źródło zasilania statycznego, wzorzec pomiarowy, wielopozycyjny stojak testowy, moduły komunikacyjne liczników inteligentnych, sondy optyczne, szybkozłączki QCD oraz oprogramowanie sterujące PC w kompletny system testowy.

Tryby pracy systemu

Praca automatyczna
Praca półautomatyczna
Praca ręczna

Odpowiednie zastosowania

Testowanie liczników inteligentnych
Weryfikacja dokładności
Kalibracja
Testowanie funkcji
Inspekcja wsadowa
Zastosowania liczników z zamkniętym obwodem

Kluczowe zalety

Testowanie równoległe na 32 pozycjach

Dwa stojaki po 16 pozycji każdy
Wysokowydajne testowanie wsadowe
Idealny do zastosowań w zakładach energetycznych i produkcyjnych

Prąd wyjściowy do 160A

Odpowiedni do testowania liczników wysokoprądowych
Obsługuje szeroki zakres specyfikacji liczników
Zaprojektowany do wymagających zastosowań terenowych i laboratoryjnych

Dokładność klasy 0.02

Wzorzec pomiarowy o wysokiej precyzji
Stabilne wyjście i powtarzalna wydajność
Odpowiedni do zastosowań kalibracyjnych i weryfikacyjnych

Testowanie liczników z zamkniętym obwodem za pomocą ICT

Izolowane i bezpotencjałowe sygnały prądowe
Obsługuje liczniki z zamkniętym obwodem prądowym / IP-link
Rozszerza kompatybilność poza konwencjonalne stanowiska testowe

Gotowość do komunikacji z licznikami inteligentnymi

Obsługa sond optycznych
Interfejsy komunikacyjne RS232 / RS485
Rozszerzenie portów szeregowych do komunikacji równoległej

Możliwość testowania zgodnego z normami IEC

Odpowiedni do testowania liczników zgodnie z:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

Główne komponenty systemu

System YC1893D obejmuje:

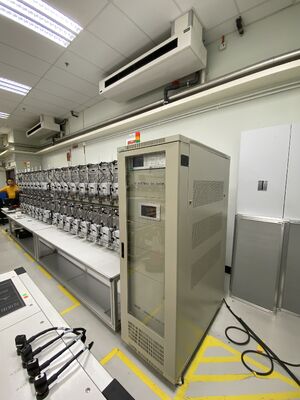

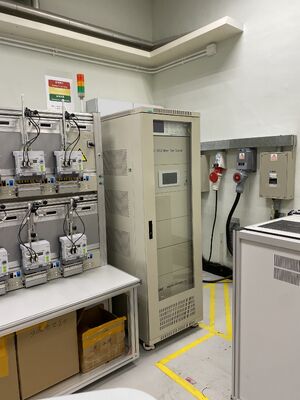

Trójfazowe źródło zasilania statycznego
Trójfazowy wzorzec pomiarowy
32-pozycyjny stojak testowy liczników
System testowania funkcji liczników inteligentnych
Sondy optyczne
Głowice skanujące
Szybkozłączki (QCD)
Transformatory prądowe izolowane (ICT)
Komputer PC i oprogramowanie sterujące
Moduły komunikacji szeregowej

Funkcje testowe

System może automatycznie wykonywać następujące testy:

Podstawowy test błędu
Test dokładności we wszystkich czterech ćwiartkach
Test powtarzalności
Test dryfu (test bez obciążenia)
Test prądu rozruchowego
Test rejestru

Test wpływu wielkości zewnętrznych
Zmiana napięcia
Niewyważenie napięcia
Zmiana częstotliwości
Zniekształcenia harmoniczne
Odwrócona sekwencja faz

Test energii w kierunku do przodu i do tyłu
Test podharmoniczny
Test harmonicznych nieparzystych
Jednoczesne testowanie liczników o różnych stałych
Kalibracja wzorców odniesienia o niższej dokładności

Specyfikacje techniczne

Parametry źródła zasilania

Parametr	Specyfikacja
Napięcie
Wyjście napięcia testowego (Faza-Neutral)	3*(5 ~ 456 V)
Moc wyjściowa napięcia	3*1000VA/220V
Rozdzielczość	Lepsza niż 0.01% wartości pełnej skali zakresu
Dokładność ustawienia	Lepsza niż 0.05% wartości końcowej zakresu
Stabilność	Lepsza niż 0.005%/h (czas integracji 150 s)
Regulacja obciążenia od 0 do maks. obciążenia	< 0.01%
Współczynnik zniekształceń	< 0.3% dla liniowego obciążenia rezystancyjnego
Harmoniczne	2. do 51. swobodnie programowalne
Prąd
Wyjście prądu testowego	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
Moc wyjściowa prądu	3*2600VA/160A
Kąt fazowy
Zakres kąta fazowego	0 ~ 360°
Rozdzielczość kąta fazowego	0.01°
Dokładność ustawienia kąta fazowego	0.1°
Częstotliwość
Zakres częstotliwości	45 Hz ~ 65 Hz
Rozdzielczość częstotliwości	0.01 Hz

Wzorzec pomiarowy

System jest kompatybilny z:

GENY SZ-03A-K8F
ZERA EPZ-303

Kluczowe cechy

Zakres napięcia: 5V do 480V
Zakres prądu: 10mA do 160A
Błąd napięcia, prądu, mocy i energii: ≤ ±0.02%
Obsługuje wiele trybów okablowania
Obsługuje analizę harmonicznych
Obsługuje wyświetlanie przebiegu
Obsługuje weryfikację stanowiska testowego

Konstrukcja stojaka testowego

Cechy stojaka

Konstrukcja ze stopu aluminium
Lekki, wytrzymały i odporny na korozję
16 pozycji na stojak, łącznie 32 pozycje
Wyposażony w kółka ułatwiające przemieszczanie

Wymiary pojedynczego stojaka

2426mm (szer.) * 900mm (gł.) * 1865mm (wys.)

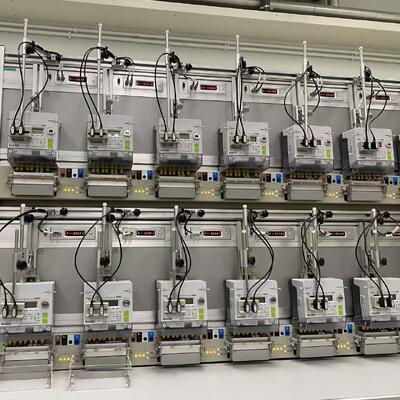

Każda pozycja testowanego licznika (MUT) zawiera

Szybkozłączka QCD
Głowica skanująca
Sonda optyczna
Wyświetlacz i wejście LED błędu
Gniazdo komunikacyjne MUT

Szybkozłączka QCD

QCD jest zaprojektowana do elastycznego testowania liczników jedno- i trójfazowych.

Cechy

Sprężynowe piny prądowe zmniejszające naprężenie na zaciskach
Minimalny rozstaw pinów do 11 mm
Regulowany ruch rzędu pinów
Piny prądowe odpowiednie do długotrwałej pracy przy 160A
Łatwe do usunięcia piny zaciskowe
Obsługuje liczniki sterowane LT-CT
Możliwość adaptacji do specjalnych struktur zacisków, takich jak zaciski Landis+Gyr w kształcie litery Z

Komunikacja z licznikami inteligentnymi

Sonda optyczna

Zgodna z IEC 62056-21
Obsługuje ANSI C12.18
Podczerwony interfejs optyczny
Zintegrowane złącze DB9 RS232
Maksymalna prędkość transmisji: 38400bps
Mocowanie magnetyczne
Długość kabla: 1.5m

Rozszerzenie komunikacji szeregowej

System wykorzystuje wieloportową komunikację szeregową do obsługi komunikacji równoległej z maksymalnie 32 testowanymi licznikami, co czyni go odpowiednim do testowania funkcji liczników inteligentnych i akwizycji danych w środowiskach pracy wsadowej.

Zastosowania

Przedsiębiorstwa energetyczne

Producenci liczników

Laboratoria metrologiczne

Działy kontroli jakości

Laboratoria kalibracyjne

Badania i rozwój oraz testowanie produkcji liczników inteligentnych

Dlaczego wybrać GENY

Specjalizacja w sprzęcie do testowania liczników i systemach kalibracyjnych
Silne doświadczenie w zastosowaniach do testowania liczników jedno- i trójfazowych
Rozwiązania o wysokiej dokładności, wysokim prądzie i kompatybilne z licznikami inteligentnymi
Obsługa zarówno standardowych, jak i niestandardowych projektów systemów
Sprawdzone doświadczenie projektowe na rynku użyteczności publicznej i zagranicznym
Profesjonalne wsparcie techniczne i usługi inżynieryjne
