Elektryczny i mechaniczny licznik energii

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO, CE

Dokument:

Zasilanie napięcia:

220 V ± 10% lub niestandardowe 50/60 Hz ± 2 Hz

Temperatura otoczenia:

-10°C -- +40°C

WILGOTNOŚĆ WZGLĘDNA:

35% -- 85%

Wysokość:

＜2500m

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

100/rok

Podkreślić:

Opis produktu

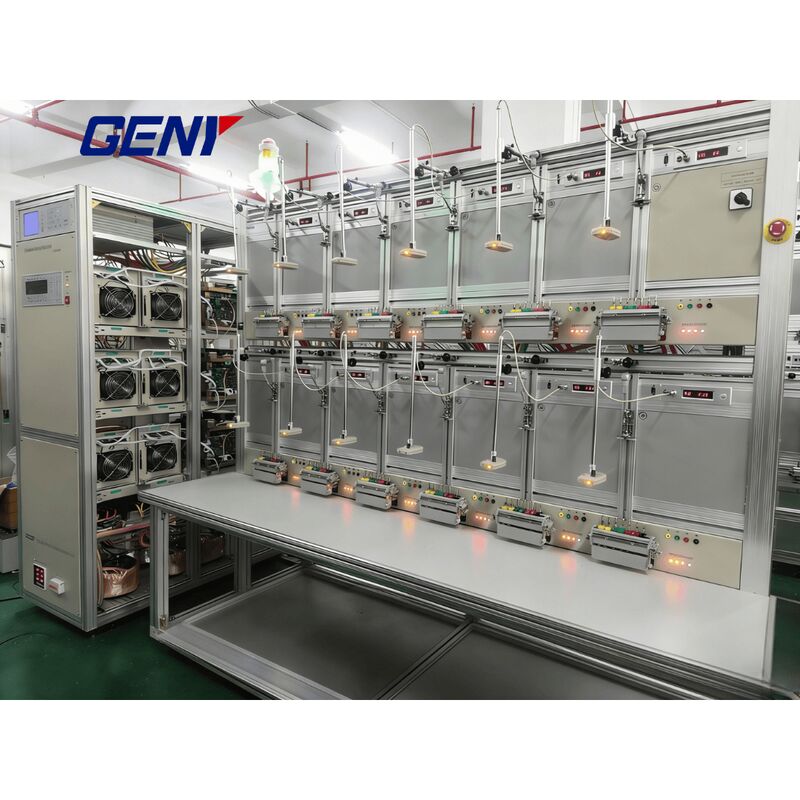

Stanowisko do testowania liczników energii elektronicznej i mechanicznej

Kompleksowe rozwiązanie do testowania liczników

Zaawansowana platforma testowa do mechanicznych, elektromechanicznych i elektronicznych liczników energii z możliwością precyzyjnej kalibracji.

Kluczowe funkcje

Obsługuje testowanie liczników mechanicznych, elektromechanicznych i elektronicznych liczników energii
Dotyczy mierników jednofazowych 2-przewodowych (1P2W).
Wiele trybów testowania, w tym moc czynna, moc bierna i moc bierna połączona krzyżowo
Funkcja MSVT do dokładnego testowania liczników jednofazowych z zamkniętymi łączami IP
Opcjonalny wyłącznik wyjścia prądowego do kalibracji mierników dwuelementowych
Jednoczesne testowanie liczników o identycznych specyfikacjach, ale różnych stałych licznika
Automatyczne pozycjonowanie mechanicznych znaczników wirnika tarczy licznika w celu poprawy wydajności testowania
Kompleksowa ocena wydajności z możliwością testu rozruchu i testu pełzania
Wbudowane funkcje zabezpieczające: przeciążenie, zwarcie i ochrona obwodu prądu otwartego
Zsynchronizowane głowice skanujące wahliwe dla uproszczonej kontroli i zwiększonej dokładności pomiaru
Konstrukcja ze stopu aluminium o wysokiej wytrzymałości zapewnia lekkość, odporność na korozję i trwałość

Zaawansowane oprogramowanie do testowania liczników

Kompatybilny z systemami operacyjnymi Windows 2000 / XP / 7 / 8 / 10

Przyjazny dla użytkownika interfejs ułatwiający obsługę
Kompleksowe moduły testowe, w tym test dokładności (błędu), test harmoniczny, test zapotrzebowania i test wielkości wpływu
Idealny do zastosowań związanych z kalibracją, weryfikacją i kontrolą jakości liczników energii

Dane techniczne

Konfiguracja modelu

Model	YC1891D-6	YC1891D-12	YC1891D-24	YC1891D-48
Liczba pozycji licznika	6	12	24	48
Źródło zasilania	YCS-101-250	YCS-101-600	YCS-101-1200	YCS-101-2500
MSVT	HJ200GL-6	HJ200GL-12	HJ200GL-24	HJ200GL-48

Specyfikacje napięcia

Parametr	Specyfikacja
Testuj napięcie wyjściowe	24 V - 288 V lub dostosowane
Moc wyjścia napięciowego	100VA \| 250VA \| 500VA \| 1000VA
Rezolucja	Lepsza niż 0,01% wartości pełnej skali zakresu
Dokładność ustawiania	Lepsza niż 0,05% przy końcowej wartości zakresu
Stabilność	Lepsza niż 0,005%/h (czas całkowania 150 s)
Regulacja obciążenia od 0-max. obciążenie	Lepsze niż 0,01%
Współczynnik zniekształcenia	Lepsze niż 0,3% dla liniowego obciążenia rezystancyjnego
Harmonia	2. - 21. swobodnie programowalne

Aktualne specyfikacje

Parametr	Specyfikacja
Sprawdź wyjście prądowe	1mA - 100A lub dostosowane, maks. 200A
Moc wyjścia prądowego	150VA \| 350VA \| 750VA \| 1500VA
Rezolucja	Lepsza niż 0,01% wartości pełnej skali zakresu
Dokładność ustawiania	Lepsza niż 0,05% przy końcowej wartości zakresu
Stabilność	Lepsza niż 0,005%/h (czas całkowania 150 s)
Regulacja obciążenia od 0-max. obciążenie	Lepsze niż 0,01%
Współczynnik zniekształcenia	Lepsze niż 0,3% dla liniowego obciążenia rezystancyjnego
Harmonia	2. - 21. swobodnie programowalne

Dodatkowe specyfikacje

Parametr	Specyfikacja
Zakres kąta fazowego	0 - 360°
Rozdzielczość kąta fazowego	0,01°
Dokładność ustawienia kąta fazowego	0,1°
Zakres częstotliwości	45 Hz - 65 Hz
Rozdzielczość częstotliwości	0,01 Hz
Typ wyświetlania błędu	Czerwona dioda LED
Rozdzielczość wyświetlania błędów	8 cyfr
Ogólna dokładność	0,05
