Klasy dokładności 0,05 System badawczy z licznikiem fazowym zestawu zestawów aluminiowych

Nazwa marki:	GENY
Numer modelu:	YC-1891D
MOQ:	1 szt
Cena £:	Zbywalny
Warunki płatności:	L/C, T/T, D/P.
Zdolność do zaopatrzenia:	100/rok

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO, CE

Dokument:

Catalogue——Meter Test S...m..pdf

Referencyjny miernik standardowy:

SZ03A-K8 (dostosowany)

Źródło zasilania:

YCS-103-250 、YCS-103-600 、YCS-103-1200 、YCS-103-2500

Głowa skanująca:

Seria YCG-S

Szczegóły pakowania:

obudowa ze sklejki

Możliwość Supply:

100/rok

Podkreślić:

0.05 badanie dokładności polifazowego licznika

system badawczy liczników stopu aluminium

stacjonarny stojak testowy polifazowy

Opis produktu

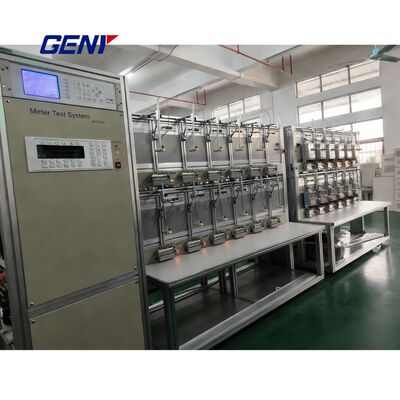

System testowania liczników wielofazowych o dokładności 0,05

Wysokiej precyzji system testowania liczników wielofazowych, wyposażony w aluminiową konstrukcję ramy testowej, zapewniającą doskonałą trwałość i wydajność w przemysłowych zastosowaniach pomiarowych.

Specyfikacje techniczne

Specyfikacje napięciowe
Wyjście napięcia testowego (faza-neutral)	3x(24V~288V) (lub dostosowane)
Moc wyjściowa napięcia	Maks. do 3x500VA
Rozdzielczość	Lepiej niż 0,01% wartości pełnej skali zakresu
Dokładność ustawień	Lepiej niż 0,05% przy wartości końcowej zakresu
Stabilność	Lepiej niż 0,005% /h (czas integracji 150s)
Regulacja obciążenia od 0 do maks. obciążenia	Lepiej niż 0,01%
Współczynnik zniekształceń	Lepiej niż 0,3% dla liniowego obciążenia rezystancyjnego
Harmoniczne	2nd~21st programowalne

Specyfikacje prądowe
Wyjście prądu testowego	3x(1mA~100A)
Moc wyjściowa prądu	Maks. 3x150VA \| Maks. 3x350VA \| Maks. 3x750VA \| Maks. 3x1500VA
Rozdzielczość	Lepiej niż 0,01% wartości pełnej skali zakresu
Dokładność ustawień	Lepiej niż 0,05% przy wartości końcowej zakresu
Stabilność	Lepiej niż 0,005% /h (czas integracji 150s)
Regulacja obciążenia od 0 do maks. obciążenia	Lepiej niż 0,01%
Współczynnik zniekształceń	Lepiej niż 0,3% dla liniowego obciążenia rezystancyjnego
Harmoniczne	2nd~21st programowalne

Dodatkowe specyfikacje
Zakres kąta fazowego	0~360°
Rozdzielczość kąta fazowego	0,01°
Dokładność ustawiania kąta fazowego	0,1°
Zakres częstotliwości	45Hz~65Hz
Rozdzielczość częstotliwości	0,01Hz
Typ wyświetlania błędu	Czerwona dioda LED
Rozdzielczość wyświetlania błędu	8 cyfr
Zasilanie	3x220/380V±10% (lub dostosowane) 50/60Hz ±2Hz
Temperatura otoczenia	-10°C~+40°C
Wilgotność względna	35%~90%

Funkcje standardowe

Instalacja ICT w każdym miejscu licznika do testowania liczników trójfazowych z zamkniętymi połączeniami między obwodami pomiaru prądu i napięcia
Możliwość testowania liczników mechanicznych, elektroniczno-mechanicznych i elektronicznych za pomocą operacji automatycznej, półautomatycznej lub ręcznej
Kompatybilny z licznikami 3P4W, 3P3W i 1P2W w trakcie testowania
Tryby testowania: moc czynna, moc bierna, moc bierna skrzyżowana
Jednoczesny pomiar liczników o tych samych specyfikacjach, ale różnych stałych licznika
Automatyczne pozycjonowanie znaku rotora tarczy dla liczników mechanicznych ze zwiększoną wydajnością
Możliwości testu startowego i testu pełzania
Funkcje ochrony przed przeciążeniem, zwarciem napięciowym i przerwą w obwodzie prądowym
Głowice skanujące zintegrowane dla uproszczonej kontroli
Konstrukcja ze stopu aluminium dla lekkiej, mocnej i odpornej na korozję wydajności
Oprogramowanie testowe kompatybilne z systemem Windows (2000/XP/7/8/10) z kompleksowymi modułami funkcjonalnymi do testowania błędów, testowania harmonicznych, testowania zapotrzebowania i testowania wpływu

Funkcje specjalne

Testowanie błędów mocy czynnej i biernej do przodu i do tyłu
Precyzyjne źródło odniesienia czasu SW-5D do testowania dziennego błędu czasu licznika energii
Test komunikacji i kalibracja czasu z głośnikiem
Stała kontrola (zliczanie impulsów, czas, test błędu wskazania zapotrzebowania)
Przełącznik czasowy, okres zapotrzebowania i test błędu wskazania zapotrzebowania
Wskazanie rejestru i test błędu kombinacji rejestru
Testowanie mocy biernej w czterech kwadrantach
Testowanie zużycia energii (opcjonalnie)
Połączenie pętli napięciowej i prądowej dla mierzonego licznika (opcjonalnie)
Test uderzeniowy (opcjonalnie)
Testowanie licznika przedpłatowego (opcjonalnie)

Specyfikacje izolowanego transformatora prądowego (ICT)

Zakres prądu	3×(10mA - 120A)
Dokładność	0,05 (100mA - 120A)
Przełożenie	1:1 (prąd pierwotny = prąd wtórny)
Zakres częstotliwości	45Hz - 65Hz
Zakres obciążenia wyjściowego	3×0,6V (maks.)
Moc wyjściowa	3×60VA (maks.)
Port komunikacyjny	RS-485
Zasilanie	+/- 12VDC
Pobór mocy	20 VA (maks.)
Temperatura pracy	-10°C … +50°C
Temperatura przechowywania	-20°C … +60°C
Wymiary (W × S × G)	290mm×275mm×296mm
Waga	ok. 17kg
