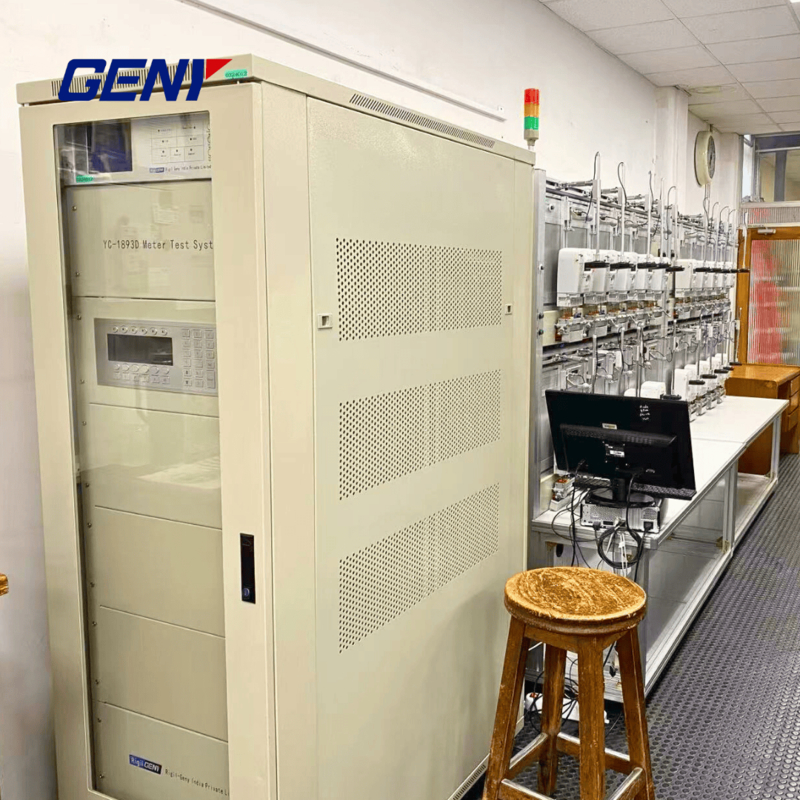

Precyzyjna trójfazowa szafka sterująca źródłem zasilania Ycs-103 dla licznika energii

Nazwa produktu

Trójfazowe standardowe źródło zasilania

Model

YCSS-103

Klasa dokładności

Klasa 0.02

Główna cecha

Zbudowany z trzech zestawów jednofazowych wielofunkcyjnych standardowych źródeł zasilania prądu przemiennego, do wyjścia trójfazowego napięcia i trójfazowego sygnału prądu.Wattometr, licznik energii.

Zakres napięcia (4 zakres fizyczny)

0~480 ((V)

Dokładność napięcia wyjściowego

Klasa 0,02 ((50 ~ 400 V)

Rozdzielczość napięcia wyjściowego

1 ((mV)

Minimalna wartość regulacji napięcia

1 ((mV)

Krótkoterminowe odchylenie napięcia wyjściowego

≤ 30 ppm

Moc wyjściowa napięcia

3*100 VA

Zniekształcenie formy fali napięcia

< 0,2%

Stabilność napięcia wyjściowego

Poziom nieprzekraczający 50 ppm/h (czas integracji 3 min)

Wyświetlacz cyfrowy na napięciu

6 cyfr

Zakres prądu ((> 10 zakresów fizycznych)

0 ~ 120 ((A)

Dokładność bieżącego wyjścia

Klasa 0,02 ((0,1 ~ 100 A)

Rozdzielczość prądu wyjściowego

0.2 ((mA)

Minimalna wartość regulacji napięcia

0.2 ((mA)

Krótkoterminowe odchylenie bieżącej produkcji

≤ 30 ppm

Prąd wyjściowy

3*150 VA

Zniekształcenie formy fali prądu

< 0,2%

Stabilność prądu wyjściowego

lepsze niż 50 ppm/h (czas integracji 3 min)

Wyświetlacz cyfrowy na bieżąco

6 cyfr

Zakres pozycji fazy

0~360°

Dokładność pozycji fazy

00,005°

Rozstrzygnięcie pozycji fazy

00,001°

Minimalna wartość regulacji pozycji fazowej

00,001°

Wyświetlenie cyfrowe pozycji fazy

6 cyfr

Zakres częstotliwości

45 ~ 65 Hz

Dokładność częstotliwości wyjściowejczęstotliwość mocy)

≤ 0,01%

Rozdzielczość częstotliwości wyjściowej

0.0001 (((Hz)

Minimalna wartość regulacji napięcia

0.0001 (((Hz)

Wyświetlacz cyfrowy na częstotliwości

6 cyfr

Moc wyjściowa

≤ 0,01%

Błąd podstawowy krótkoterminowa odchylka

≤ ± 50 ppm

Obecna odchylenia w ciągu jednego roku

≤ ± 20 ppm

Wynik harmoniczny

2-21 razy harmoniczne, nawet harmoniczne, dziwne harmoniczne, subharmoniczne.

Dokładność wielkości harmonii

Najlepsze w klasie 0.1 ((2-21 razy standardowa harmonika)

Zakres pozycji fazy harmonijnej

0~360°

Dokładność pozycji fazy harmonijnej

0.1°

Cyfra wyświetlacza mocy energetycznej

7 cyfry (bez symbolu)

Stała wejścia impulsu przez badany licznik

Wprowadzanie impulsu podwójnego kanału, częstotliwość wejścia ≤ 1 × 105 imp/s

Port komunikacyjny testowanego licznika

Podwójny port, RS-485.

Dokładność Crystal

≤ ± 0,05 (ppm)

Częstotliwość Crystal

FH = 1,5625×106 imp /s

Stała impulsu energii wyjściowej

> 20A FH=107;

>2A FH=108;

> 0,2A FH=109;

> 0,02A FH=1010;

> 0,002A FH=1011;

< 0,002A FH=1012;

Port łączności

RS-232, RJ-45 ((LAN)
