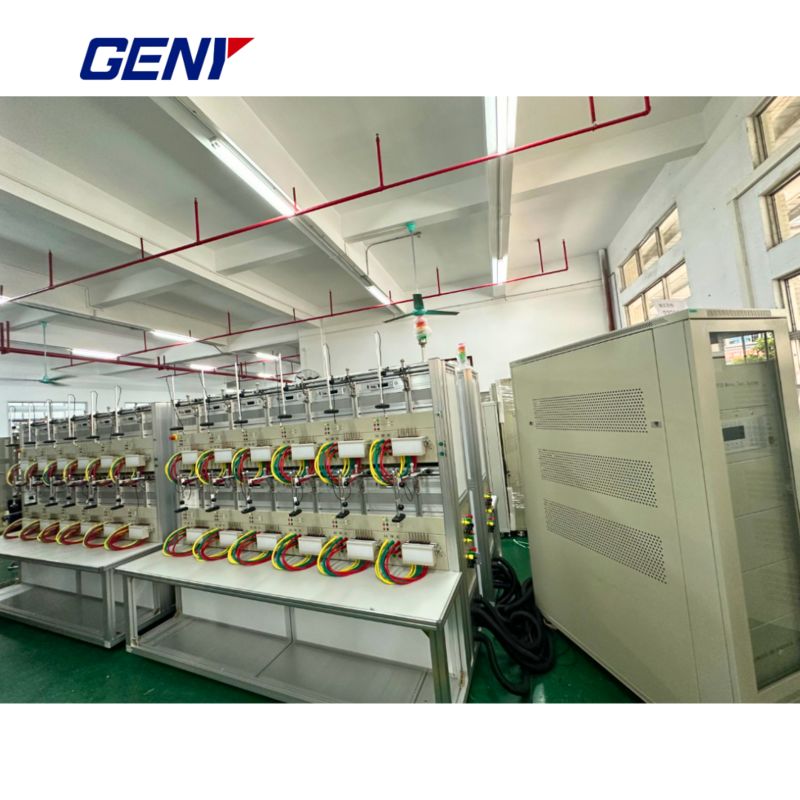

Wielostanowiskowe stanowisko testowe mierników

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

Liczba pozycji licznika

6

12

24

48

Dokładność

0.05

Źródło energii

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

Standardowy metr

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

Seria D5

Głowa skanująca

Seria YCG-2

napięcie

Wyjściowe napięcie badawcze

24V 288V lub na zamówienie

Moc napięcia wyjściowego

100VA

250VA

500VA

1000VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005%/h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniki

2 21 wolnie programowalny

Aktualność

Prąd wyjściowy badania

1mA 100A lub dostosowane, Max.200A

1mA 100A

Moc prądu wyjściowego

150VA

350VA

750VA

1500VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005%/h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniki

2 21 wolnie programowalny

Kąt fazy

Zakres

0 -- 360°

Rozstrzygnięcie

00,01°

Ustawienie dokładności

0.1°

Częstotliwość

Zakres

45 Hz 65 Hz

Rozstrzygnięcie

00,01 Hz

Wyświetlanie błędu

Typ wyświetlania błędów

Czerwona dioda LED

Rozstrzygnięcie wyświetlaczy błędów

8 cyfr

Zasilanie napięciem

220V±10% lub na zamówienie

50/60Hz±2Hz

3x220/380V±10% lub dostosowane

50/60Hz±2Hz

Temperatura otoczenia

-10°C - +40°C

Względna wilgotność

35% - 85%

Specyfikacja techniczna.

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

Liczba pozycji licznika

6

12

24

48

Dokładność

00,05 na 0.02

Źródło energii

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Standardowy metr

SZ03A-K6 / SZ03A-K8

Głowa skanująca

Seria YCG-S

napięcie

Wyjście napięcia badawczego (fazowo neutralne)

3x ((24V ~ 288V) ((lub dostosowane)

Moc napięcia wyjściowego

Maks. 3x100VA

Maks. 3x250VA

Maks. 3x500VA

Maks. 3x1000VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005% /h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniczny

2~21 wolnie programowalne

Aktualność

Prąd wyjściowy badania

3x ((1mA~100A)

Moc prądu wyjściowego

Maks. 3x150VA

Maks. 3x350VA

Maks. 3x750VA

Maks. 3x1500VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005% /h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniczny

2~21 wolnie programowalne

Kąt fazy

Zakres

0~3600

Rozstrzygnięcie

0.01⁰

Ustawienie dokładności

0.1⁰

Częstotliwość

Zakres

45 Hz ~ 65 Hz

Rozstrzygnięcie

00,01 Hz

Wyświetlanie błędu

Typ wyświetlania błędów

Czerwona dioda LED

Rozdzielczość wyświetlaczy błędów

8 cyfrowych

Pozostałe

Zasilanie napięciem

3x220/380V±10% ((lub dostosowane)

50/60 Hz ± 2 Hz

Temperatura otoczenia

-10°C~+40°C

Względna wilgotność

35% ~ 85%
