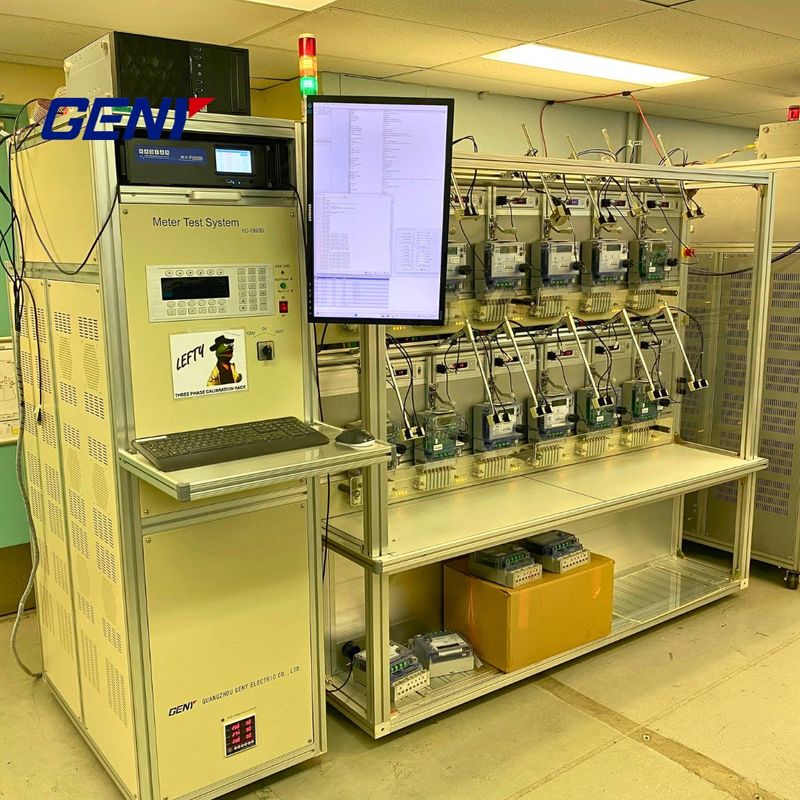

GENY YC-1893D Wielofunkcyjne stanowisko kalibracyjne trójfazowych liczników energii

Główne parametry techniczne

Opis

Zasilanie

3P4W 3×380V±10%, 50Hz±2Hz

Temperatura otoczenia

-10°C do +40°C

Wilgotność otoczenia

35% do 95%

Zakres napięcia wyjściowego (od fazy do neutralnej)

3 × 40 V do 450 V

Siła napięcia wyjściowego

3 × 1000VA (maksymalnie)

Rozdzielczość napięcia

00,01%.

Stabilność napięcia

00,02%/120s

Wskaźnik zmiany obciążenia

00,01%.

Zniekształcenie napięcia

≤ 0,3%

Zakres prądu wyjściowego

3×1mA do 120A (maksymalnie do 230A na żądanie klienta)

Prąd wyjściowy

3 × 2000VA (maksymalnie)

Obecna rezolucja

00,01%.

Obecna stabilność

00,02%/120s

Wskaźnik zmiany obciążenia

00,01%.

Zniekształcenie prądu

≤ 0,3% (pełny zakres obciążenia liniowego)

Prąd stały

100A

Maksymalny ciągły prąd 20-minutowy

120A

Zakres regulacji fazy

0° do 360°

Rozstrzygnięcie fazy

00,01°

Zakres regulacji częstotliwości

45 Hz do 65 Hz

Rozdzielczość częstotliwości

00,01 Hz

Stabilność mocy wyjściowej

00,02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

napięcie

Wyjście napięcia badawczego (fazowo neutralne)

3×(24V ¢ 288V) lub na zamówienie

Moc napięcia wyjściowego

3 × 100VA

3×250VA

3 × 500VA

3 × 1000VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005%/h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

< 0,01%

Współczynnik zniekształcenia

< 0,3% dla obciążeń oporu liniowego

Harmoniki

2 21 wolnie programowalny

Aktualność

Prąd wyjściowy badania

3 × ((1 mA 100A)

Moc prądu wyjściowego

3×150VA

3 × 350VA

3×750VA

3×1500VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005%/h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

< 0,01%

Współczynnik zniekształcenia

< 0,3% dla obciążeń oporu liniowego

Harmoniki

2 21 wolnie programowalny

Kąt fazy

Zakres

0 -- 360°

Rozstrzygnięcie

00,01°

Ustawienie dokładności

0.1°

Częstotliwość

Zakres

45 Hz 65 Hz

Rozstrzygnięcie

00,01 Hz

Zasilanie napięciem

3×220/380V±10% lub dostosowane

50/60Hz±2Hz

Temperatura otoczenia

-10°C - +40°C

Względna wilgotność

35% - 85%
