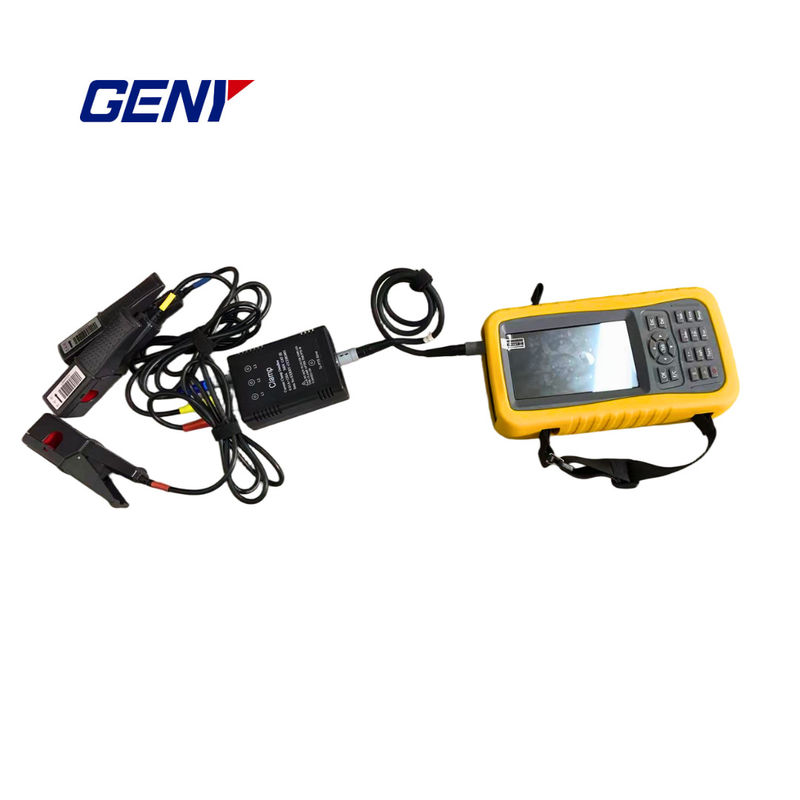

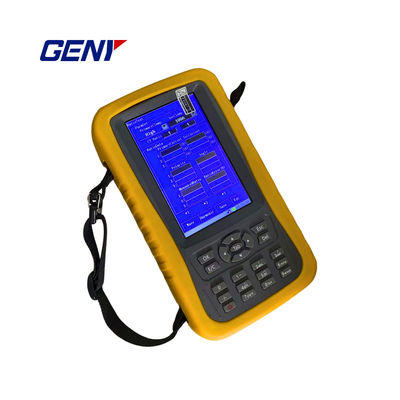

Zestaw badawczy przenośnego licznika energii trójfazowego YC-98S1H

Zestaw badawczy przenośnego licznika energii trójfazowego YC-98S1H

Nazwa marki:	GENY
Numer modelu:	YC-98S1H
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 14001

Model nr.:

YC-98S1H

Zakres napięcia testowego:

0 ~ 440 V

Zakres prądu testowego (tryb bezpośredni):

0,001 ~ 12A

Zakres kąta fazowego:

-180°~180°

Zakres częstotliwości:

45 ~ 65 Hz

Funkcja techniczna:

Zdolne do przeprowadzania trzech testów CT fazowych

Podkreślić:

Przenośny zestaw badawczy liczników energii

Zestaw badawczy trzyfazowego licznika energii

Opis produktu

Zestaw badawczy przenośnego licznika energii YC-98S1H

Cechy i funkcje

■ pomiar błędu liczników energii elektrycznej na miejscu

■ klasa dokładności 0,05 w trybie bezpośrednim

■ Pomiar prądu za pomocą zacisków prądu przemiennego od 5A do 2000A

■ Harmoniki do 51 st

■ pomiar obciążenia dla CT/PT

■ pomiar stosunku CT/PT

■ pomiar stosunku dla wysokonapięciowego CT do 35KV (opcjonalnie)

■ 5-calowy LCD dotykowy TFT

■ Zasilanie zewnętrznego zasilania, napięcia badawczego lub baterii

■ Typ ręczny o masie 0,9 kg

■ umiejętność wykonywania trójfazowych badań CT

Specyfikacje

Warunki i wymagania stosowania
Środowisko			Bezpieczeństwo
Temperatura działania	Względna wilgotność	Wysokość	Klasa IP	Zgodność
-25°C-45°C	40%-95%	< 2500 m	51	IEC
Model		YC-98S1		YC-98S1H
Napięcie badawcze
Zakres		30-480V		0-440V
Błąd		± 0,05%		± 0,05%
Harmoniki		2 - 51		2 - 51
Prąd badawczy
Zakres (tryb bezpośredni)		0.025-12A		0.001-12A
Błąd (tryb bezpośredni)		± 0,05%		± 0,05%
Zakres (100A zacisku - na CT)		0.5-120A		0.1-120A
Błąd (100A Przycisk - na CT)		± 0,2%		± 0,2%
Harmoniki		2 - 51		2 - 51
Błąd pomiaru mocy/energii
Aktywny (tryb bezpośredni)		± 0,05%		± 0,05%
Aktywny (100A zacisk - na CT)		± 0,2%		± 0,1%
Reaktywny (tryb bezpośredni)		± 0,1%		± 0,1%
Reaktywna (100A zacisk - na CT)		± 0,5%		± 0,5%
Inne błędy
Pomiar stosunku		± 0,5%		± 0,5%
Wpływ napięcia		< ± 0,01%		< ± 0,01%
Wpływ częstotliwości		< ± 0,01%		< ± 0,01%
Wpływ temperatur		< ± 0,01%/°C		< ± 0,01%/°C
Wpływ na dokładność 24h		< ± 0,01%		< ± 0,01%
Harmoniczny wpływ		< ± 0,01%		< ± 0,01%
kąt fazy
Zakres		-180° - 180°		-180° - 180°
Błąd		< ± 0,1°		< ± 0,1°
Częstotliwość
Zakres		45 - 65 Hz		45 - 65 Hz
Błąd		± 0,01 Hz		± 0,01 Hz
Wydajność impulsu
Wysoka częstotliwość (tryb bezpośredni)		10,8x10^5 PKWh		1.2x10^5 PKWh
Niska częstotliwość (tryb bezpośredni)		360000P/(kWh,kvarh,kVAh)		2400P/(kWh,kvarh,kVAh)
Współczynnik pulsu		1:01		1:01
Poziom produkcji		5V		5V
Wprowadzenie pulsu
Kanał wejściowy		2		2
Poziom wejścia		5 - 10V		5 - 10V
Częstotliwość wejścia		Maksymalnie 5 kHz		Maksymalnie 5 kHz
Pozostałe
Zasilanie		Pojemność zewnętrzna, napięcie badawcze lub akumulator		Pojemność zewnętrzna, napięcie badawcze lub akumulator
Wyświetlacz		7" ekran dotykowy TFT		5" ekran dotykowy TFT
Rozmiar (mm)		245×150×50		210 × 110 × 52
Masę (kg)		2		0.9
