Nazwa marki: | GENY |
Numer modelu: | YC1893D |
Warunki płatności: | L/C, T/T, D/P |
1.Klasa dokładności: 0.05

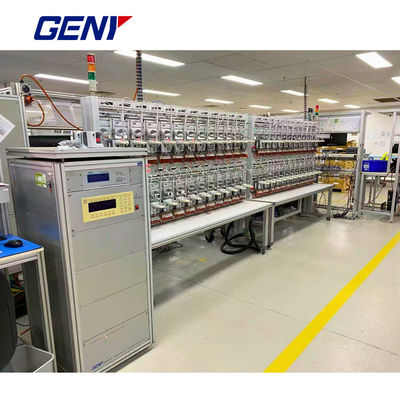

2.Łatwe do kalibracji zamknięte liczniki łącza I-P z izolowanym transformatorem prądu ((ICT)
Specyfikacja techniczna. |
YC1893D-ICT-6 |
YC1893D-ICT-12 |
YC1893D-ICT-24 |
YC1893D-ICT-48 |
Liczba pozycji liczników wyposażonych w ICT |
6 |
12 |
24 |
48 |
Klasa dokładności ICT |
00,05 na 0.01 |
|||
Dokładność |
0.05 |
|||
Źródło energii |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
Standardowy metr |
SZ03A-K6 / SZ03A-K8 (na zamówienie) |
|||
Głowa skanująca |
Seria YCG-S |
|||
napięcie |
|
|||
Wyjście napięcia badawczego (fazowo neutralne) |
3x ((24V ~ 288V) ((lub dostosowane) |
|||
Moc napięcia wyjściowego |
Maks. 3x100VA |
Maks. 3x250VA |
Max, proszę. 3x500VA |
Max, proszę. 3x1000VA |
Rozstrzygnięcie |
Większa niż 0,01% całej wartości skali zakresu |
|||
Ustawienie dokładności |
Lepsze niż 0,05% w ostatecznej wartości zakresu |
|||
Stabilność |
lepsze niż 0,005% /h (czas integracji 150 s) |
|||
Regulacja obciążenia od 0 do maksymalnego obciążenia |
Lepsze niż 0,01% |
|||
Współczynnik zniekształcenia |
Lepsze niż 0,3% dla obciążenia oporu liniowego |
|||
Harmoniczny |
2~21 wolnie programowalne |
|||
Aktualność |
|
|||
Prąd wyjściowy badania |
3x ((1mA~100A) |
|||
Moc prądu wyjściowego |
Maks. 3x150VA |
Maks. 3x350VA |
Maks. 3x750VA |
Maks. 3x1500VA |
Rozstrzygnięcie |
Większa niż 0,01% całej wartości skali zakresu |
|||
Ustawienie dokładności |
Lepsze niż 0,05% w ostatecznej wartości zakresu |
|||
Stabilność |
lepsze niż 0,005% /h (czas integracji 150 s) |
|||
Regulacja obciążenia od 0 do maksymalnego obciążenia |
Lepsze niż 0,01% |
|||
Współczynnik zniekształcenia |
Lepsze niż 0,3% dla obciążenia oporu liniowego |
|||
Harmoniczny |
2~21 wolnie programowalne |
|||
Kąt fazy |
|
|||
Zakres |
0~3600 |
|||
Rozstrzygnięcie |
0.01⁰ |
|||
Ustawienie dokładności |
0.1⁰ |
|||
Częstotliwość |
|
|||
Zakres |
45 Hz ~ 65 Hz |
|||
Rozstrzygnięcie |
00,01 Hz |
|||
Wyświetlanie błędu |
|
|||
Typ wyświetlania błędów |
Czerwona dioda LED |
|||
Rozdzielczość wyświetlaczy błędów |
8 cyfrowych |
|||
Pozostałe |
|
|||
Zasilanie napięciem |
3x220/380V±10% ((lub dostosowane) 50/60 Hz ± 2 Hz |
|||
Temperatura otoczenia |
-10°C~+40°C |
|||
Względna wilgotność |
35% ~ 85% |
1Instalacja technologii informacyjno-komunikacyjnych w każdej pozycji licznika w celu testowania liczników trójfazowych z zamkniętymi połączeniami między obwodami pomiarowymi prądu i napięcia (połączenia I-P).
2System badawczy liczników może mierzyć liczniki mechaniczne, elektroniczne, mechaniczne i elektroniczne w sposób automatyczny, półautomatyczny lub ręczny.
3.Mierniki badane: 3P4W, 3P3W, 1P2W
4Tryb testowania: moc aktywna, moc reaktywna i moc reaktywna połączona.
5Jednocześnie mierzyć liczniki o tych samych specyfikacjach, ale z różnymi stałymi liczników.
6Automatycznie ustawić znak wirnika dysku licznika mechanicznego, zwiększając wydajność.
7/Początkowanie testu i testu pełzającego.
8Wykorzystując funkcje zabezpieczenia przed przeciążeniem, krótkim napięciem i otwartym prądem.
9Zsynchronizowany ruch głowic skanujących usprawnia proces sterowania.
10. Stop aluminiowy jest lekkim, ale trwałym i odpornym na korozję materiałem. Oprogramowanie testowe, kompatybilne z systemami Windows 2000, XP, 7, 8 i 10,zawiera szereg modułów funkcjonalnych dla różnych nowoczesnych liczników energiiModuły te ułatwiają testowanie błędów w czasie rzeczywistym, harmonii, popytu i wpływu, między innymi.
