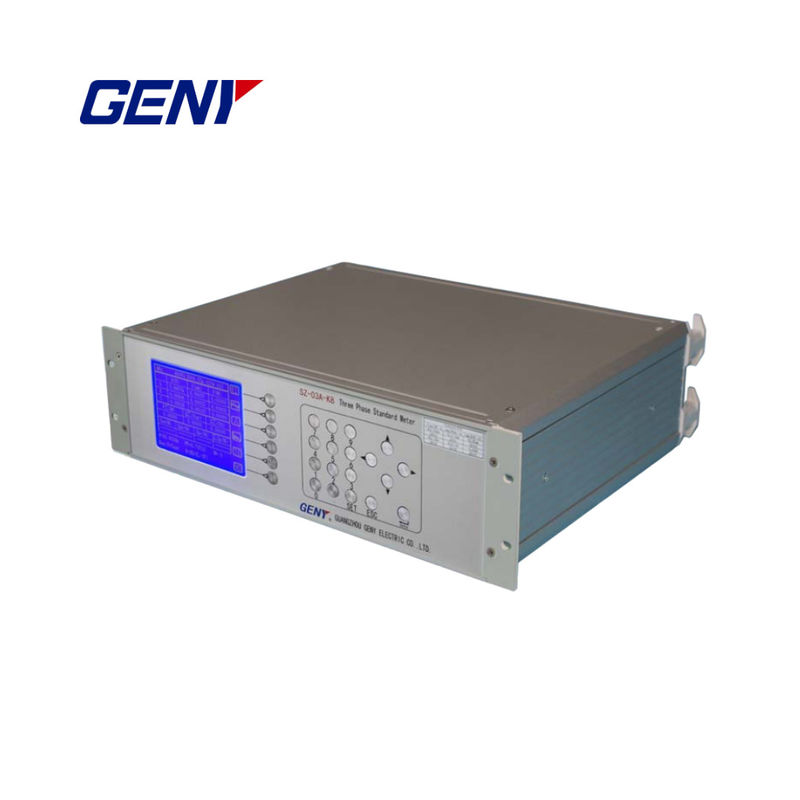

SZ-03A-K8 Standardowy licznik trójfazowy

SZ-03A-K8 Standardowy licznik trójfazowy

Nazwa marki:	GENY
Numer modelu:	SZ-03A-K8
Warunki płatności:	L/C, T/T, D/P
Zdolność do zaopatrzenia:	100/rok

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO, CE

Dokument:

Model nr.:

SZ-03A-K8

Zakres napięcia testowego:

5V-480V

Zakres prądu testowego:

10mA-120A

Operacja Temperatura:

-10°C -+40°C

Możliwość Supply:

100/rok

Podkreślić:

Stacjonarne standardowe urządzenie pomiarowe odniesienia

Zaawansowane urządzenie pomiarowe parametrów elektrycznych

SZ-03A-K8 Standardy odniesienia stacjonarne

Opis produktu

SZ-03A-K8 Standardowy licznik trójfazowy

Parametry produktu

Warunki i wymagania stosowania
Środowisko		Wymóg mocy		Bezpieczeństwo
Temperatura działania	wilgotność	Wysokość	Zasilanie napięciem	Klasa IP	Zgodność
-10°C -+40°C	45% do 75%	< 2500 m	220V±10%,50/60Hz±2Hz	IP30	Zgodność z CE

Rodzaj	SZ-03A-K8
Napięcie badawcze
Zakres	5V-480V
Błąd	± 0,02% ((5V-480V)
Zakres wyświetlania	5.000000V-480,000V
Prąd badawczy
Zakres	10mA-120A
Błąd	± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA)
Zakres wyświetlania	1.000000A-120.0000A
Błąd pomiaru mocy
Moc aktywna	±0,02% ((50mA-120A)
Moc reakcyjna	± 0,05% ((50mA-120A)
Widoczna siła	± 0,05% ((50mA-120A)
Kąt fazy
Zakres	0°-360°
Błąd	± 0,05°
Zakres wyświetlania	0.000001°--359.9999°
Częstotliwość
Zakres	45 Hz-65 Hz
Zakres wyświetlania	45.000-65.000
Wydajność impulsu
Wysokofrekwencyjne wyjście ((CH))	1x109 ((0A-1A)
	1x108 ((1A-10A)
	1x107 ((10A-120A)
Wyjście niskiej częstotliwości (CL)	2x10-5xCH
Współczynnik pulsu	1:01
Poziom produkcji	5V
Wprowadzenie impulsu
Poziom wejścia	24V
Częstotliwość wejścia	500 Hz (maksymalnie)
Wymiary ((WxHxD)) ((mm))	432x131x470
Waga ((kg)	16

Ogólne wprowadzenie

SZ-03A-K8 serii trzyfazowy standardowy licznik wykorzystuje tak długotrwałą technologię jak szybki DSP, CPLD, MCU i ADC z samokalibrowaniem itp.Miernik może pobrać próbki sygnału AC z dużą prędkością i przetworzyć je specjalną cyfrową arytmetykąWszystkie te czynniki sprawiają, że struktura licznika jest prosta i mierzy z dokładnością 0,02% względnego błędu.

Cechy

1. Wysoka dokładność

Błąd pomiaru napięcia trójfazowego, prądu, mocy i energii elektrycznej ≤ ± 0,02%

2. Szeroki zakres pomiarów

Napięcie od 5V do 480V

Prąd od 10mA do 160A

3.Pomiar wieloparametrowy

Badanie napięcia trójfazowego, prądu, mocy, energii elektrycznej, współczynnika mocy, fazy i częstotliwości

synchronicznie

4.Pomiar wielowarunkowy

Aktywny drut trójfazowy cztery (3P4W) i drut trójfazowy trzy (3P3W)

Trzyfazowy czterodrukowy przewód (3P4W) i trzyfazowy trzydrukowy przewód (3P3W) reaktywny

Trzy fazowe cztery przewody (3P4W) i trzy fazowe trzy przewody (3P3W) widoczne

Trzyfazowy czterodrukowy (3P4W) i trzyfazowy trzydrukowy (3P3W) reaktywny połączony krzyżowo

Jednopasowy drut drugopasowy (1P2W) aktywny

Jednopasowy drut drugopasowy (1P2W) reaktywny

Jednopasowy przewód drugopasowy (1P2W) widoczny

5Harmoniczne pomiary i analizy

Badanie współczynnika zniekształcenia formy fali i zawartości 2-21. harmonii oraz wyświetlanie wykresu prętów.

6- Sprawdź próby.

Pomiar asymetrii napięcia, prądu i fazy w każdej fazie oraz stabilność mocy.

7Wyświetlacz fal

Wyświetlać napięcie i prąd synchronicznie.

8.Idealny standardowy licznik

Stała impulsu energii może być ustawiona automatycznie lub ręcznie, obliczając i wyświetlając błąd i odchyleń standardowych badanego licznika;ma funkcję sumowania ilości energii elektrycznej,zasięg włączany/wyłączany może być sterowany ręcznie lub zewnętrznym impulsem synchronicznym

9.Kalibracja oprogramowania

Poprzez oprogramowanie można kalibrować pełny zakres i kąt fazy w celu poprawy niezawodności i

wydajność

10. Silna funkcja komunikacyjna

Istnieją dwa porty komunikacyjne RS-232, można połączyć z PC i stanowiskiem testowym, realizując automatyczne pomiary i kalibrację

11Przyjazny interfejs

Duży i przejrzysty wyświetlacz LCD, może wyświetlać duże informacje

12- Wygodna obsługa.

Jednoszywne sterowanie bezpośrednie

SZ-03A-K8 Standardowy licznik trójfazowy 1

SZ-03A-K8 Standardowy licznik trójfazowy 2

SZ-03A-K8 Standardowy licznik trójfazowy 3
