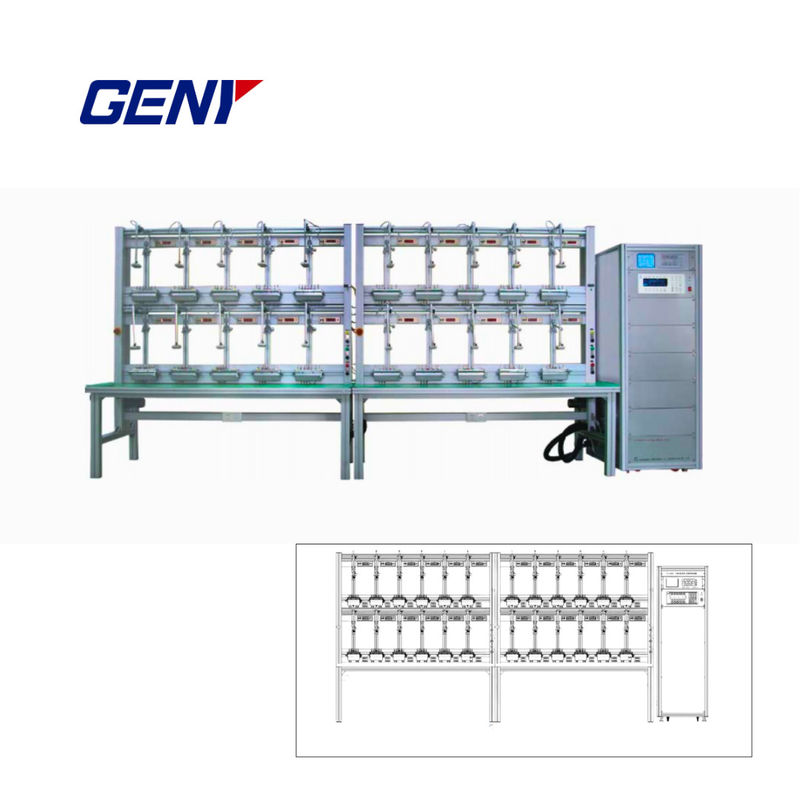

YC1893D System badań stacjonarnych liczników zawodowych

Specyfikacja techniczna.

YC1893D-ICT-6

YC1893D-ICT-12

YC1893D-ICT-24

YC1893D-ICT-48

Liczba pozycji liczników wyposażonych w ICT

6

12

24

48

Klasa dokładności ICT

00,05 na 0.01

Dokładność

0.05

Źródło energii

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

Standardowy metr

SZ03A-K6 / SZ03A-K8 (na zamówienie)

Głowa skanująca

Seria YCG-S

napięcie

Wyjście napięcia badawczego (fazowo neutralne)

3x ((24V ~ 288V) ((lub dostosowane)

Moc napięcia wyjściowego

Maks. 3x100VA

Maks. 3x250VA

Max, proszę.

3x500VA

Max, proszę.

3x1000VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005% /h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniczny

2~21 wolnie programowalne

Aktualność

Prąd wyjściowy badania

3x ((1mA~100A)

Moc prądu wyjściowego

Maks. 3x150VA

Maks. 3x350VA

Maks. 3x750VA

Maks. 3x1500VA

Rozstrzygnięcie

Większa niż 0,01% całej wartości skali zakresu

Ustawienie dokładności

Lepsze niż 0,05% w ostatecznej wartości zakresu

Stabilność

lepsze niż 0,005% /h (czas integracji 150 s)

Regulacja obciążenia od 0 do maksymalnego obciążenia

Lepsze niż 0,01%

Współczynnik zniekształcenia

Lepsze niż 0,3% dla obciążenia oporu liniowego

Harmoniczny

2~21 wolnie programowalne

Kąt fazy

Zakres

0~3600

Rozstrzygnięcie

0.01⁰

Ustawienie dokładności

0.1⁰

Częstotliwość

Zakres

45 Hz ~ 65 Hz

Rozstrzygnięcie

00,01 Hz

Wyświetlanie błędu

Typ wyświetlania błędów

Czerwona dioda LED

Rozdzielczość wyświetlaczy błędów

8 cyfrowych

Pozostałe

Zasilanie napięciem

3x220/380V±10% ((lub dostosowane)

50/60 Hz ± 2 Hz

Temperatura otoczenia

-10°C~+40°C

Względna wilgotność

35% ~ 85%
