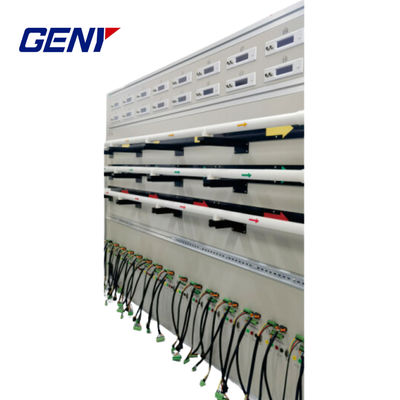

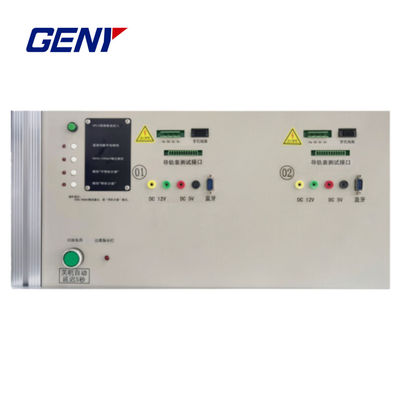

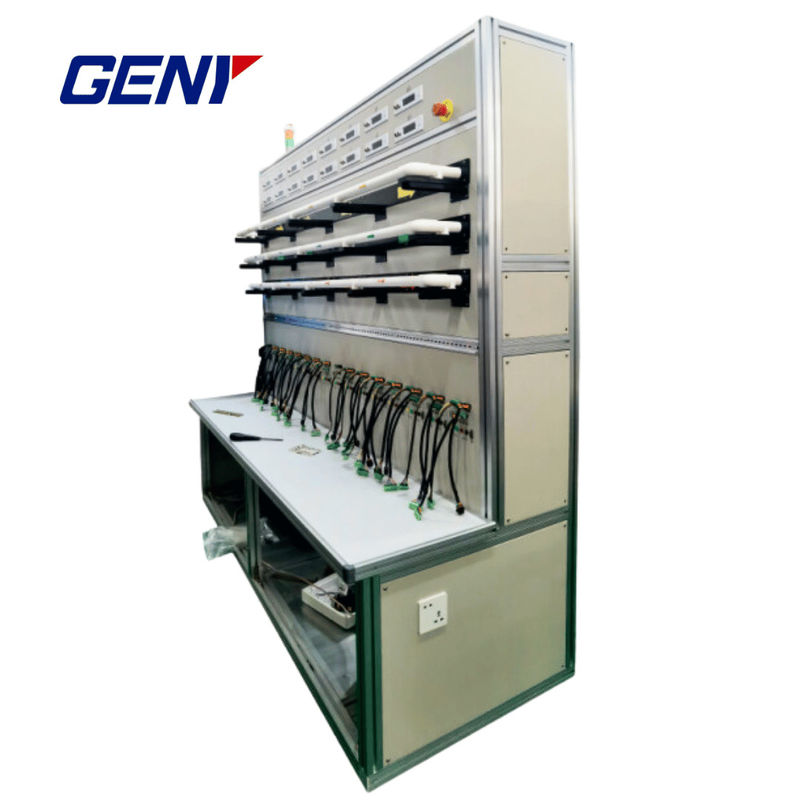

YC-1893GT System weryfikacji stacjonarnych liczników energii

YC-1893GT System weryfikacji stacjonarnych liczników energii

Charakterystyka urządzenia

• Elastyczne cechy systemu
• Interfejs RJ-45 / RS-485 / CAN
• Interfejs komunikacji Bluetooth / sygnał zdalny / sieć państwowa
• Wykonanie kalibracji automatycznej na mikrokomputerze i wykonanie kalibracji ręcznej na klawiaturze
• Elastyczne ustawienia planu kalibracji
• Różne formaty raportów, które można modyfikować zgodnie z wymaganiami użytkownika
• Protokół komunikacji dla inteligentnych liczników
• Funkcje wprowadzania i sieciowania kodów kreskowych
• Wspiera 645, 698 protokołów komunikacyjnych

Specyfikacje techniczne

Poziom dokładności urządzenia: 0,05 poziom / 0,1 poziom

Napięcie wyjściowe

• Zakres: 3x57.7V / 3x100V / 3x220V / 3x380V
• Zakres regulacji: 0~120% Un
• Dokładność regulacji: minimum 1 mV
• Zniekształcenie kształtu fali: ≤ 0,3%
• Wpływ zmiany fazy: < 0,1%
• Regulacja obciążenia: ≤ ± 0,3% wartości pełnej skali (czysty rezystansowy, indukcyjny, pojemnościowy)
• Dokładność monitorowania: wielofunkcyjne monitorowanie standardowymi licznikami

Prąd wyjściowy

• Zakres: 3x0,02A~100A Automatyczny wybór zasięgu (część źródła zasilania, domyślne Imax=50A)
• 3x0.2A~500A (przez 1:10 ICT Transformation Output).01- Tak.
• Wyjście transformacji CT, prąd wyjściowy: 200mA (minimum), dokładność prądu wyjściowego ≤ 3%
• Szybkość wyjściowa cewki Rogowskiego: 0,16mV-400mV (odpowiadająca wejściu metra kolejowego 0,2A~500A)
• Zakres regulacji: 0~120%
• Dokładność regulacji: minimum 0,1 mA (część źródła zasilania)
• Zniekształcenie kształtu fali: ≤ 0,3%
• Wpływ zmiany fazy: < 0,1%
• Regulacja obciążenia: ≤ ± 0,3% wartości pełnej skali (czysty rezystansowy, indukcyjny, pojemnościowy)
• Dokładność monitorowania: wielofunkcyjne monitorowanie standardowymi licznikami

Faza wyjściowa

• Zakres regulacji: 0,01°~360°
• Dokładność regulacji: minimum 0,01°
• Regulacja obciążenia: < ± 0,3°
• Dokładność monitorowania: wielofunkcyjne monitorowanie standardowymi licznikami

Częstotliwość wyjścia

• Zakres regulacji: 45 000 Hz ~ 65 000 Hz
• Dokładność regulacji: minimum 0,001 Hz
• Regulacja obciążenia: < ± 0,1%
• Dokładność monitorowania: wielofunkcyjne monitorowanie standardowymi licznikami

Symetria mocy wyjściowej

• W przypadku gdy urządzenie wskazuje symetrię (lub ustawia tę symetrię jako domyślną), rzeczywista symetria wyjściowa nie powinna przekraczać specyfikacji określonych w tabeli 3-3.

Stabilność mocy wyjściowej

• Po osiągnięciu przez urządzenie stanu stabilnego termicznie, w określonym zakresie obciążenia wyjściowego, stabilność mocy wyjściowej Py nie powinna przekraczać specyfikacji określonych w tabeli 3-4.

(tabela 3-3)

(tabela 3-4)

Sygnał czasu

• Modułowy miernik częstotliwości czasowania, częstotliwość czasowania wyjściowego 625 kHz
• Oświetlacz kryształowy wewnętrzny Dokładność częstotliwości ≤0,4x10^-6, Roczna stabilność ≤0,1x10^-6
• (Powyższe są domyślne konfiguracje, dla innych parametrów wydajności i funkcji, prosimy o kontakt z naszą firmą do dostosowania)
