Wydajne i dokładne urządzenia do testowania stacjonarnych liczników do testowania inteligentnych liczników

Opis

GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers, elektroenergetyka, laboratorium metrologiczne, działy pomiarowe i kontroli jakości oraz fabryki lub przedsiębiorstwa.

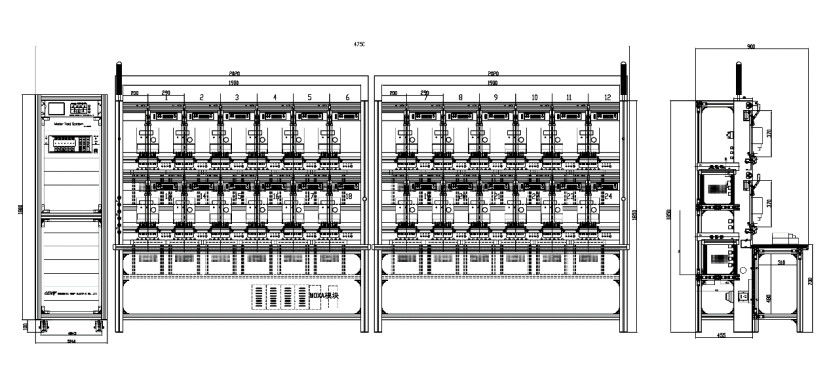

System badawczy liczników YC1893D jest w pełni automatycznym systemem do badania i kalibracji jednofazowych i trójfazowych liczników energii elektrycznej, składającym się z następujących elementów:

• Źródło zasilania trójfazowe
• Trójfazowy standardowy licznik odniesienia
• Zestawy testowe zawieszenia licznika do badań zarówno liczników 1-fazowych, jak i 3-fazowych
• System badań funkcji inteligentnych liczników (stałe napięcia, sonda optyczna, próba sterowania przekaźnikiem i opcjonalna skrzynka sterowania falą)
• Pozostałe niezbędne części
• PC i oprogramowanie sterujące całym systemem

System badawczy liczników YC1893D jest w pełni zgodny ze standardem IEC 60736 i nadaje się do badania liczników zgodnie z następującymi normami:

• IEC 62052-11 i IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Bezpieczeństwo

Użytkownicy sprzętu testowego firmy GENY ponoszą ostateczną odpowiedzialność za zapewnienie, aby każdy, kto pracuje na sprzęcie lub w jego pobliżu, przestrzegał wszystkich odpowiednich środków ostrożności.Środki bezpieczeństwa muszą spełniać wymagania specyficzne dla tego typu urządzeń badawczychOprócz standardowych przepisów obowiązujących w miejscu pracy należy przestrzegać poniższych zaleceń.W celu zapobiegania obrażeniom lub niebezpieczeństwom pożarowymNie należy uruchamiać maszyny w wilgotnych, wilgotnych, kondensujących się, zakurzonych lub wybuchowych warunkach gazowych.Nieprawidłowa obsługa sprzętu może prowadzić do niebezpiecznych sytuacji, powodując uszkodzenie operatora i uszkodzenie maszyny.

Cechy

• System ten umożliwia pomiar pomiarów mechanicznych, elektronicznych, mechanicznych i elektronicznych automatycznie, półautomatycznie lub ręcznie.
• Materiał z stopów aluminium, lekki, mocny i odporny na korozję.
• Poprawa wydajności poprzez automatyczne umieszczanie znaków wirnika na dyskach liczników mechanicznych.
• Zsynchronizowany ruch głowic skanujących upraszcza proces sterowania.
• W pełni automatyczne wykonywanie następujących badań:
  • Badanie dokładności we wszystkich czterech kwadrantach (energia aktywna, reakcyjna i pozorna)
  • Powtarzalność testu błędu
  • Badanie pełzania (badanie bez obciążenia)
  • Badanie prądu wyjściowego
  • Badanie wybierania (badanie rejestru)
  • Badanie stałej wartości licznika
  • Badanie wielkości wpływu ( napięcie, nierównowaga napięcia, częstotliwość, zniekształcenie harmonijne, odwrotna sekwencja fazy).
  • Kalibracja standardowego licznika odniesienia o niższej dokładności niż stosowana standarda odniesienia
  • Wstępne ogrzewanie
  • Wpadki i przerwy
  • Badanie liczników jednofazowych w warunkach zakłóceń
  • Subharmoniki zgodnie ze standardami IEC
  • Harmoniki nieparzyste zgodnie ze standardami IEC
• Pomiar różnych stałych metrów w synchronie.
• Z funkcjami ochrony przed przeciążeniem, zwarciem i otwartym prądem.
