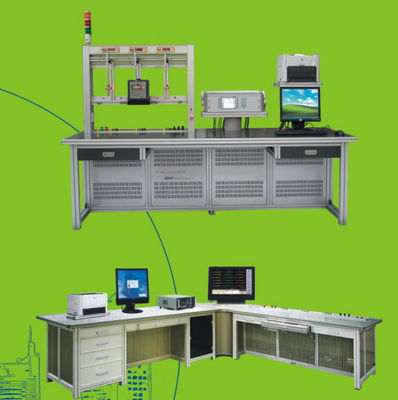

Mocny stacjonarny zestaw pomiarowy do badania mocy napięcia i prądu

Mocny stacjonarny zestaw pomiarowy do badania mocy napięcia i prądu

Nazwa marki:	GENY
Numer modelu:	YC-1893R
MOQ:	1
Cena £:	negotiate rates
Warunki płatności:	T/T, L/C, D/P, T/T
Zdolność do zaopatrzenia:	5 zestawów / 1 miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO, CE

Struktura:

Wszystko w jednym

Użycie:

Kalibracja liczników energii, badania laboratoryjne

Temperatura otoczenia:

-10℃ do +40℃

Zasilanie:

3P4W 3×380V±10%, 50Hz±2Hz

Wilgotność otoczenia:

35% do 85% wilgotności względnej

Rozdzielczość napięcia:

0,001%

Szczegóły pakowania:

skrzynie ze sklejki

Możliwość Supply:

5 zestawów / 1 miesiąc

Podkreślić:

System badawczy stacjonarnych liczników napięcia

Mocny stacjonarny zestaw pomiarowy

Aktualny system badań stacjonarnych liczników

Opis produktu

Mocny stacjonarny zestaw pomiarowy do badania mocy napięcia i prądu

Parametry techniczne

Zasilanie / system elektryczny

napięcie	240/415 V prąd prądu przemiennego (+5% i -10%) lub dostosowany
Częstotliwość	50/60 Hz ± 2 Hz
Pojemność mocy	> 3 × 6kVA
Temperatura otoczenia	-10°C... +40°C
Względna wilgotność	35%... 95%
Uziemienie systemu	Neutralne solidnie uziemione
Poziom ochrony przed napięciem	≥ 10 kV/120 jouli (10/1000μs)

Źródło mocy

napięcie
Wyjście napięcia badawczego (fazowo neutralne)	3× (24V ¥ 500V) lub na zamówienie
Moc napięcia wyjściowego	3 × 100VA
Rozstrzygnięcie	Większa niż 0,01% całej wartości skali zakresu
Ustawienie dokładności	Lepsze niż 0,05% w ostatecznej wartości zakresu
Stabilność	lepsze niż 0,005%/h (czas integracji 150 s)
Regulacja obciążenia od 0 do maksymalnego obciążenia	< 0,01%
Współczynnik zniekształcenia	< 0,3% dla obciążeń oporu liniowego
Harmoniki	2 21 wolnie programowalny
Aktualność
Prąd wyjściowy badania	3 × (1mA 120A)
Moc prądu wyjściowego	3×150VA
Rozstrzygnięcie	Większa niż 0,01% całej wartości skali zakresu
Ustawienie dokładności	Lepsze niż 0,05% w ostatecznej wartości zakresu
Stabilność	lepsze niż 0,005%/h (czas integracji 150 s)
Regulacja obciążenia od 0 do maksymalnego obciążenia	< 0,01%
Współczynnik zniekształcenia	< 0,3% dla obciążeń oporu liniowego
Harmoniki	2 21 wolnie programowalny
Kąt fazy
Zakres	0 -- 360°
Rozstrzygnięcie	00,01°
Ustawienie dokładności	0.1°
Częstotliwość
Zakres	45 Hz 65 Hz
Rozstrzygnięcie	00,01 Hz

Standard referencyjny

Zasilanie
napięcie	AC220V ±10%
Częstotliwość	50 Hz ± 2 Hz
Maksymalne zużycie energii	45VA
Korzystanie z warunku
Temperatura otoczenia	10oC... 30oC
Względna wilgotność	45%... 75%
Zewnętrzna intensywność magnetyczna	≤ 0,025 mT
Zakres częstotliwości	45 Hz... 65 Hz.
Prąd badawczy
Zakres	1mA... 120A
Błąd	- ± 0,02% (50mA...120A) (wartość pomiarowa względna) - ± 0,05% (1... 50 mA) (wartość w zakresie względnym pełnej skali)
Zakres bieżącego wyświetlacza	1.000mA... 120.000A (1A, 10A, 100A)
Napięcie badawcze
Zakres	50V... 480V (automatyczny zasięg)
Błąd	- ± 0,02% (50V...480V) (wartość pomiarowa względna) - ± 0,05% (5V...50V) (wartość pomiarowa względna)
Zakres wyświetlania napięcia	50.000(V)... 480.000(V)
Błąd pomiaru mocy
Moc aktywna	+0,02% (wartość pomiaru względna) 50V... 480V, 0,05A... 120A
Moc reakcyjna	+0,05% (wartość pomiaru względna) 50V... 480V, 0,05A... 120A
Widoczna siła	+0,05% (wartość pomiaru względna) 50V... 480V, 0,05A... 120A
Wskaźnik mocy testowej (PF=P/F) błąd: 0,05%
Zakres wyświetlania	-100000... +1.00000
Stała energii	CH=109 imp/kWh (krok 1A i 0,1A) CH=108 imp/kWh (krok 10A) CH=107 imp/kWh (krok 100A)
Tryby pomiaru	- 4 przewody aktywne/ reaktywne/ reaktywne - 3 przewody aktywne/ reaktywne/ reaktywne - 2 przewody aktywne/reakcyjne
Wprowadzenie impulsu energii
Częstotliwość	00,5 kHz
napięcie	24V
Zakres pomiarów wejścia
Produkcja	Prędkość napędu TTL, obciążenie > 2kΩ
Wymiary (W * H * D)	131 mm * 432 mm * 470 mm
Waga	16 kg

Cechy i funkcje

MTS ma następujące cechy:

- Wspieranie portu komunikacji równoległej do testowania inteligentnych liczników za pośrednictwem RS232 / Ethernet

- Kalibracja końcówek na stojaku do weryfikacji na stanowisku badawczym

- 1-fazowy licznik energii do badań

- 3-fazowy licznik energii do badań

- Dokładność Badanie standardowego licznika odniesienia

- Przedgrzewanie

- Badanie dokładności zgodnie z IEC

- Test pełzający

- Początek bieżącego testu

- powtarzalność testu błędu

- Test wybierania.

- Badanie wielkości wpływu związane z badaniami dokładności ( napięcie, częstotliwość, sekwencja odwrotnej fazy, nierównowaga napięcia)

- Wpływ komponentu harmonijnego na układ napięcia i prądu zgodnie z IEC

- Monitorowanie manipulacji i oszustw

- Subharmoniki zgodnie z normami IEC (IEC 62052-11 / 62053-21/22/23)

- Harmoniki nieparzyste zgodnie ze standardami IEC
