YCCl-9901 Identyfikator fazy i zasilacza dla urządzeń badawczych transformatorów

YCCl-9901 Identyfikator fazy i podajnika dla urządzeń badawczych transformatorów

1.Identyfikator fazy i zasilacza służy do identyfikacji podstawowych informacji użytkowników, takich jak transformator użytkowników, linia zasilania i fazy itp. Służy jako skuteczne podejście do zarządzania.

2.System przyjmuje zarówno metodę impulsową, jak i metodę sygnału nośnego linii zasilania w celu identyfikacji informacji użytkowników.bez błędnego osądu lub braku rozpoznawania użytkowników.

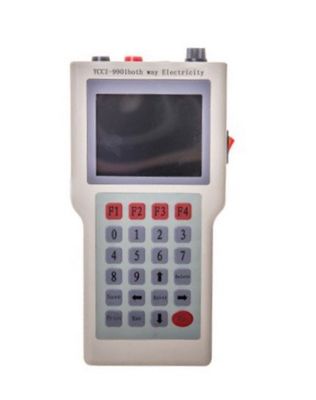

3.System składa się z urządzenia badającego urządzenie i przenośnych jednostek badawczych.a urządzenia przenośne wykorzystywane są po stronie użytkownika do identyfikacji informacji.

Specyfikacje:

Cechy i funkcje

• Funkcje identyfikacyjne do rozróżniania transformatorów i faz pomiarowych linii.
• Identyfikacja obciążenia (liczba używanych liczników energii) każdej fazy transformatorów.
• Wyświetlać i przechowywać wartość napięcia pomiarów i mierzyć różnicę napięcia między stroną transformatora a stroną użytkownika.
• Wyświetla się nieparzystą zawartość harmoniczną (od 3-51) mierzonej linii i przechowuje się całkowitą liczbę harmonik.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Zidentyfikuj linię odgałęzienia, w której znajdują się urządzenia ręczne, obszaru dystrybucji, używając zacisku prądu do zbierania impulsu.
• Za pomocą trzech zacisków prądu urządzenie wyświetla napięcie, prąd, kąt, moc aktywną, moc reaktywną, współczynnik mocy itp., podczas gdy nie stosuje się zacisków prądu,wyświetla tylko wartość napięcia z pozostałymi parametrami pokazanymi jako zero.
• Do badania gałęzi dostępne są zaciski 500A i większe lub cewki Rogowskiego.
• Numer obszaru dystrybucji można swobodnie ustawić w celu odróżnienia testowanych transformatorów.
• W przypadku badania impulsu nie wymagane jest rozróżnienie kierunku i biegunowości przy użyciu urządzeń przenośnych lub obecnych metod podłączenia zacisków przez hosta.

METODY UŻYTKOWANIA

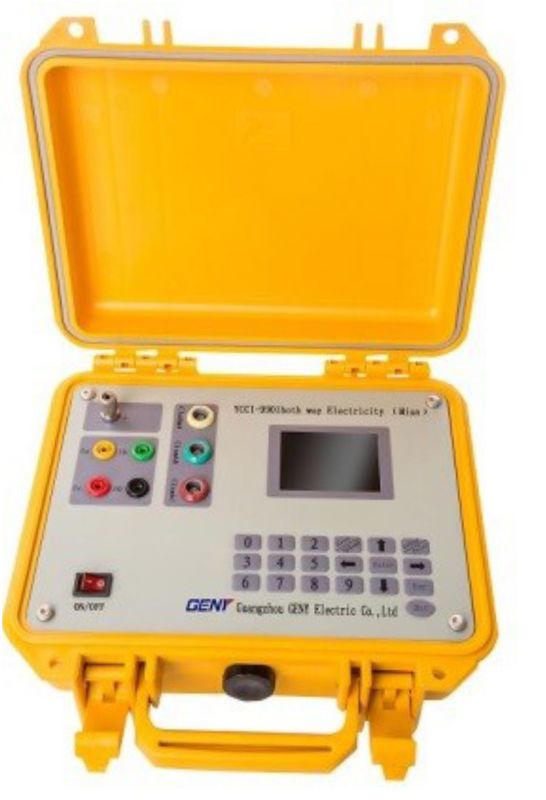

Maszyna hosta

Podłącz żółty, zielony, czerwony i czarny przewód badawczy do końcówek UA, UB, UC i UO odpowiednio w maszynie hosta.Pozostała strona jest podłączona do transformatora lub innego urządzenia zasilania za pomocą zacisków. (Uwaga: domyślnie żółty oznacza fazę A, zielony - fazę B, czerwony - fazę C, a czarny - UO).

Rozszerzenie

Użyj strony wtyczki pióra badawczego do podłączenia końcowego panelu rozszerzającego i strony zacisku do podłączenia licznika mocy (czerwony oznacza linię fazową, a czarny linię zerową).
