Dokładność 0,02% Biuro badawcze licznika energii System testowy licznika całkowicie zautomatyzowany

Systemy badawcze liczników GENY® wykorzystują najbardziej zaawansowaną technikę elektronicznego pomiaru i koncepcję modułową,łączenie różnych norm referencyjnych i wzmacniaczy mocy w celu spełnienia wymagań klientów w zakresie producentów liczników energii elektrycznej, elektroenergetyczne, laboratoria metrologiczne, działy pomiarowe i kontroli jakości oraz fabryki lub przedsiębiorstwa.

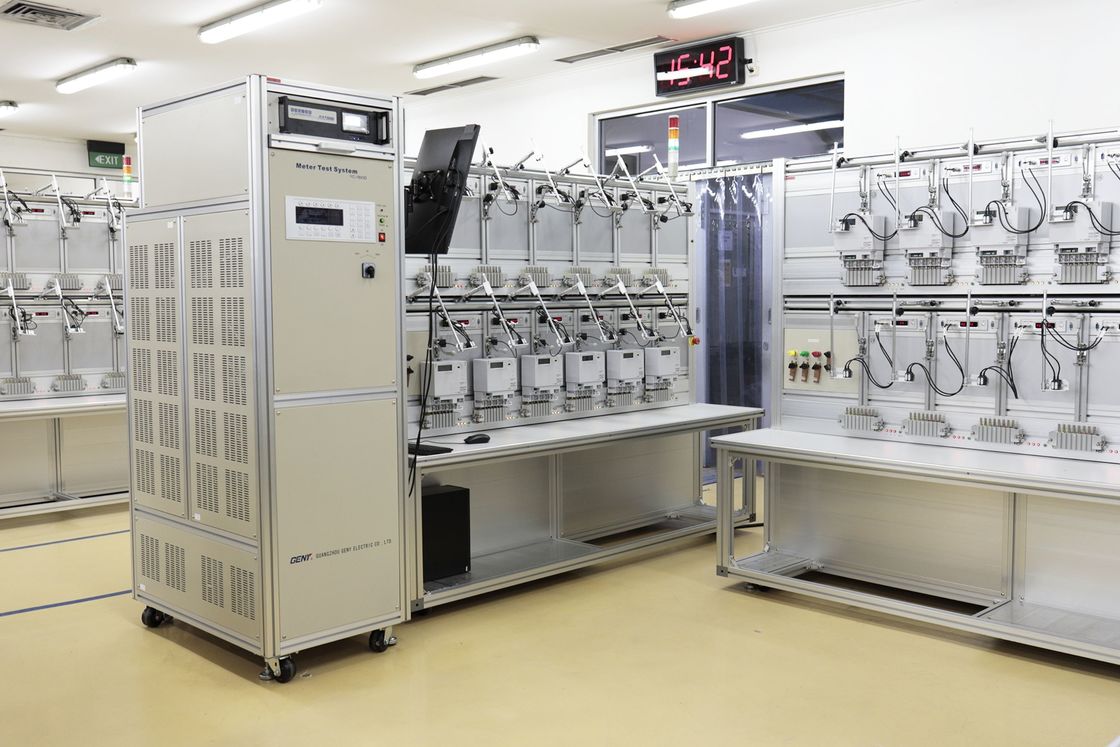

MTS jest w pełni automatycznym systemem badawczym do kalibracji i weryfikacji trójfazowych liczników energii elektrycznej, który składa się z:

• Trójfazowe źródło energii statycznej

• Trójfazowy standardowy licznik odniesienia

• Zestaw testowy z automatycznym zawieszeniem licznika

• Pozostałe niezbędne części

• PC i oprogramowanie sterujące całym systemem

•

  Systemy badawcze liczników serii YC1893D są w pełni zgodne ze standardem IEC 60736 i nadają się do badania liczników zgodnie z następującymi normami:



• IEC 62052-11 i IEC 62053-11, -21, -22, -23, -24

• IEC 62056

• EN 50470-1, EN 50470-2, EN 50470-3

• IEC 61010

Cechy i funkcje:

MTS ma głównie następujące cechy:

• Wspieranie portu komunikacji równoległej do testowania inteligentnych liczników za pośrednictwem RS232

• Terminal kalibracyjny na stojaku do weryfikacji na stanowisku badawczym

• Zestaw do kalibracji/weryfikacji trójfazowych liczników energii Landis+Gyr

• Badanie dokładności standardowego licznika odniesienia

• Wstępne ogrzewanie

• Badanie dokładności zgodnie z IEC

• Badanie bez obciążenia

• Badanie prądu wyjściowego

• Powtarzalność testu błędu

• Badanie wybierania (badanie rejestru)

• Badanie dokładności częstotliwości zegarowej liczników energii elektrycznej

• Badanie maksymalnego popytu

• Badanie wielkości wpływu związane z badaniami dokładności ( napięcie, częstotliwość, sekwencja odwrotnej fazy, nierównowaga napięcia)

• Wpływ elementów harmonijnych na układ napięcia i prądu zgodnie z IEC

• Podharmoniki zgodnie z normami IEC (IEC 62052-11 / 62053-21/22/23)

• Harmoniki nieparzyste zgodnie z normami IEC (nieobowiązkowe)

Zastosowane funkcje:

• Automatyczna funkcja okablowania dla każdej stacji

• Wszystkie stacje mają automatyczne funkcje zwarcia

• Niestandardowe urządzenie szybkiego połączenia QCD dla liczników Landis+Gyr s

• Opracowanie oprogramowania komputerowego do testowania ESAM

Dane techniczne:
