Teoria trzyfazowy licznik elektroniczny YC98G Terminal 3-fazowy licznik elektryczny

Name: Teoria trzyfazowy licznik elektroniczny YC98G Terminal 3-fazowy licznik elektryczny
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Nazwa marki:	GENY
Numer modelu:	YC98G
Warunki płatności:	L/C, T/T, D/P
Zdolność do zaopatrzenia:	5 sztuk / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO

Model nr.:

YC98G

Wyświetlacz:

cyfrowy

Instalacja:

Bezpośrednie połączenie

Użycie:

Wielofunkcyjny licznik energii, licznik watogodzin, licznik do użytku przemysłowego i domowego, stan

Sprzęt elektryczny:

Trójfazowy Trójprzewodowy

Teoria:

Licznik elektroniczny

Podłączenie miernika mocy:

Terminal

Zmierzony sygnał:

Ciągła fala

Rodzaj:

miernik energii

Zindywidualizowane:

Zindywidualizowane

Waga:

11,5 kg

Pakiet transportowy:

Karton

Specyfikacja:

245 mm x 162 mm x 60 mm

Kod Hs:

9030849000

Port:

Guangzhou, Chiny

Możliwość Supply:

5 sztuk / miesiąc

Podkreślić:

teoretyczny trzyfazowy elektroniczny licznik

trzyfazowy licznik elektroniczny yc98g

terminal 3-fazowy licznik elektryczny

Opis produktu

Teoria Przenośny trzyfazowy elektroniczny licznik z połączeniem z końcowym licznikiem mocy

Opis produktu

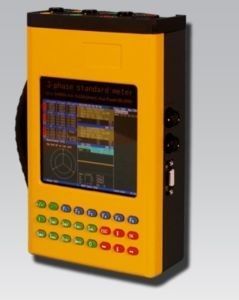

YC98G to przenośny standardowy licznik roboczy o projektowaniu zorientowanym na człowieka, który sprawdza aktywny / reaktywny trzyfazowy licznik (3 lub 4 druty) i jednofasowy licznik, którego klasa dokładności wynosi od 0,1 do 0.05, nadaje się do badań terenowych.

Jednorazowy przewód drugorzędowy
Drut trzyfazowy czwarty
Drut trójfazowy trójfazowy
Najważniejsze informacje

Tryb pomiaru: daje informacje na temat parametrów testowanej linii, np.:
- napięcie fazowe, prąd, kąt
- Aktywna moc, reakcyjna moc, pozorna moc.
- Faza i trójfazowy współczynnik mocy.
- kąt fazy fazy do napięcia fazy
- kąt fazy fazy do fazy prądu
- Częstotliwość.
Diagram wektorowy: narysować wykres wektorowy
Forma fali: pokazać formę fali napięcia i prądu
Harmonika: przeprowadź graficzną i numeryczną analizę THD (2~51)
Badanie liczników: wykonuje badanie do liczników. Pole danych konfigurowalne w tej funkcji to numer seryjny, typ licznika, stała, współczynnik dzielnik (dla HF), rodzaj badania i cykle.
Badanie współczynnika CT: uzyskanie współczynnika CT poprzez synchroniczne badanie prądu pierwotnego i wtórnego CT
Sprawdzenie okablowania: automatycznie ocenić, czy okablowanie jest poprawne czy błędne
Akumulacja energii: akumulacja energii aktywnej i reaktywnej w czasie ustawienia, stosowana do badania tarczy licznika
Samokalibracja CT zacisku: sprawdź, czy CT zacisku jest dokładna i ponownie go kalibruj.
Przechowywanie danych testowych: może przechowywać 1000 grup danych. Dane obejmują typ licznika, numer seryjny, stałą, błąd, datę itp.
Ma interfejs RS232 do komunikacji z komputerem
Firmware można uaktualnić za pośrednictwem komputera przez użytkowników
Może łączyć się z zewnętrzną drukarką, klawiaturą, skanerem kodów kreskowych
W badaniu tarczy użytkownik może wprowadzać energię aktywną, reaktywną, pozorną i obliczać trzy rodzaje błędu energii: aktywną, reaktywną, pozorną.
W celu sprawdzenia błędu pulsu można użyć pulsowego i ręcznego przełącznika oraz sterowania kluczem.

Parametry produktu

Specyfikacja dla YC98G - 0,1%

- Nie.	Zakres pomiarów	Skuteczne rozwiązanie	Dokładność (%)	Pozostałe
napięcie	5 - 450 V	0.001 V	00,05 proc.	2 zakresy (**) 1:4
bieżący CT	0.05 - 20 A	0.0002 A	00,05 proc.	3 zakresy ((1:10)
CT zacisku	0.01 - 100 A	0.001 A	00,15%	3 zakresy ((1:10)
częstotliwość	45-65 Hz	00,001 Hz	00,01 Hz
Moc aktywna	0~±Umax X Imax	0.0001 W	00,10%
	0~±Umax X Imax	0.0001 W	0.20%	Z zaciskem CT
Moc reakcyjna	0~±Umax X Imax	0.0001 Var	0.20%
	0~±Umax X Imax	0.0001 Var	00,30%	Z zaciskem CT
Widoczna siła	0~±Umax X Imax	0.0001 VA	0.20%
Energia aktywna			00,10%
			0.20%	Z zaciskem CT
Energia reaktywna			0.20%
			00,30%	Z zaciskem CT
Stała energii	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Wskaźnik mocy	0 ~ ± 0.9999	0.0001	± 0.01
Kąt fazy	0 ~ 359. 999o	0.001 o	± 0,01 o
Środowisko pracy	-10~+55oC, 15~85% RHD, wysokość:-10~3500 m
Wpływ temperatur	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (inne)
Wpływ częstotliwości	≤ 25 ppm / Hz
Interfejs pulsowy	Wprowadzenie (2 kanały, PLi1, PLi2)
	Niski poziom ≤2V, wysoki poziom ≥5V
	Wyjście (2 kanały, moc aktywna PLo-1, moc reaktywna PLo-3)
	Niski poziom ≤0,5V, wysoki poziom ≥11,5V

Interfejs komunikacji	Asynchroniczna transmisja seryjna: RS232, 9600bps, 1N8.
Zasilanie1	Prąd z U1, nieprzetestowanych końcówek obwodu: 85~450V/~35VA			Z badanego obwodu
Zasilanie 2	Władza z gniazda prądu przemiennego: 85~450V/~35VA
Zasilanie3	Typ baterii: Li-polimerowa bateria, rozmiar: 110mmX51mmX16mm,			Wnętrza baterii Li
Zasilanie3	Nominalne napięcie wyjściowe: 7,2 V, pojemność: 5000 mAh			Wnętrza baterii Li
Wymiar	Instrument: 245 mm x 162 mm x 60 mm
	Pudełko: 559 mm x 351 mm x 229 mm
Waga	Waga głównego przyrządu: 1,7 kg
	Całkowita masa: 11,5 kg

Specyfikacja dla YC98G - 0,05%

Pozycja	Zakres pomiarów	Skuteczne rozwiązanie	Dokładność (%)	Pozostałe
napięcie	5 - 450 V	0.001 V	00,02 proc.	2 zakresy (**) 1:4
bieżący CT	0.05 - 20 A	0.0002 A	00,02 proc.	3 zakresy ((1:10)
CT zacisku	0.01 - 100 A	0.001 A	00,15%	3 zakresy ((1:10)
częstotliwość	45-65 Hz	00,001 Hz	00,01 Hz
Moc aktywna	0~±Umax X Imax	0.0001 W	00,05 proc.
	0~±Umax X Imax	0.0001 W	0.20%	Z zaciskem CT
Moc reakcyjna	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	00,30%	Z zaciskem CT
Widoczna siła	0~±Umax X Imax	0.0001 VA	00,10%
Energia aktywna			00,05 proc.
			0.20%	Z zaciskem CT
Energia reaktywna			00,10%
			00,30%	Z zaciskem CT
Stała energii	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Wskaźnik mocy	0 ~ ± 0.9999	0.0001	± 0,005%
Kąt fazy	0 ~ 359. 999o	0.001 o	± 0,005 o
Środowisko pracy	-10~+55oC, 15~85% RHD, wysokość:-10~3500 m
Wpływ temperatur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (inne)
Wpływ częstotliwości	≤ 20 ppm / Hz
Interfejs pulsowy	Wprowadzenie (2 kanały, PLi1, PLi2)
	Niski poziom ≤2V, wysoki poziom ≥5V
	Wyjście (2 kanały, moc aktywna PLo-1, moc reaktywna PLo-3)
	Niski poziom ≤0,5V, wysoki poziom ≥11,5V

Interfejs komunikacji	Asynchroniczna transmisja seryjna: RS232, 9600bps, 1N8.
Zasilanie1	Prąd z U1, nieprzetestowanych końcówek obwodu: 85~450V/~35VA			Z badanego obwodu
Zasilanie 2	Władza z gniazda prądu przemiennego: 85~450V/~35VA
Zasilanie3	Typ baterii: Li-polimerowa bateria, rozmiar: 110mmX51mmX16mm,			Wnętrza baterii Li
Zasilanie3	Nominalne napięcie wyjściowe: 7,2 V, pojemność: 5000 mAh			Wnętrza baterii Li
Wymiar	Instrument: 245 mm x 162 mm x 60 mm
	Pudełko: 559 mm x 351 mm x 229 mm
Waga	Waga głównego przyrządu: 1,7 kg
	Całkowita masa: 11,5 kg

Specyfikacja dla YC98G - 0,05%

Pozycja	Zakres pomiarów	Skuteczne rozwiązanie	Dokładność (%)	Pozostałe
napięcie	5 - 450 V	0.001 V	00,02 proc.	2 zakresy (**) 1:4
bieżący CT	0.05 - 20 A	0.0002 A	00,02 proc.	3 zakresy ((1:10)
CT zacisku	0.01 - 100 A	0.001 A	00,15%	3 zakresy ((1:10)
częstotliwość	45-65 Hz	00,001 Hz	00,01 Hz
Moc aktywna	0~±Umax X Imax	0.0001 W	00,05 proc.
	0~±Umax X Imax	0.0001 W	0.20%	Z zaciskem CT
Moc reakcyjna	0~±Umax X Imax	0.0001 Var	00,10%
	0~±Umax X Imax	0.0001 Var	00,30%	Z zaciskem CT
Widoczna siła	0~±Umax X Imax	0.0001 VA	00,10%
Energia aktywna			00,05 proc.
			0.20%	Z zaciskem CT
Energia reaktywna			00,10%
			00,30%	Z zaciskem CT
Stała energii	180000imp/kWh / 1800imp/kWh / 18imp/kWh*
Wskaźnik mocy	0 ~ ± 0.9999	0.0001	± 0,005%
Kąt fazy	0 ~ 359. 999o	0.001 o	± 0,005 o
Środowisko pracy	-10~+55oC, 15~85% RHD, wysokość:-10~3500 m
Wpływ temperatur	≤ 10 ppm/oC (U/I, ≤ 15 ppm/oC (inne)
Wpływ częstotliwości	≤ 20 ppm / Hz
Interfejs pulsowy	Wprowadzenie (2 kanały, PLi1, PLi2)
	Niski poziom ≤2V, wysoki poziom ≥5V
	Wyjście (2 kanały, moc aktywna PLo-1, moc reaktywna PLo-3)
	Niski poziom ≤0,5V, wysoki poziom ≥11,5V

Interfejs komunikacji	Asynchroniczna transmisja seryjna: RS232, 9600bps, 1N8.
Zasilanie1	Prąd z U1, nieprzetestowanych końcówek obwodu: 85~450V/~35VA			Z badanego obwodu
Zasilanie 2	Władza z gniazda prądu przemiennego: 85~450V/~35VA
Zasilanie3	Typ baterii: Li-polimerowa bateria, rozmiar: 110mmX51mmX16mm,			Wnętrza baterii Li
Zasilanie3	Nominalne napięcie wyjściowe: 7,2 V, pojemność: 5000 mAh			Wnętrza baterii Li
Wymiar	Instrument: 245 mm x 162 mm x 60 mm
	Pudełko: 559 mm x 351 mm x 229 mm
Waga	Waga głównego przyrządu: 1,7 kg
	Całkowita masa: 11,5 kg
