Zamówiony kalibrator licznika energii Yc98s1 Trzyfazowy do pomiarów

Zamówiony kalibrator licznika energii Yc98s1 Trzyfazowy do pomiarów

Nazwa marki:	GENY
Numer modelu:	YC98S1
Warunki płatności:	L/C, T/T, D/P
Zdolność do zaopatrzenia:	300/rok

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

ISO, CE

Model nr.:

YC98S1

Wyświetlacz:

cyfrowy

Instalacja:

Bezpośrednie połączenie

Użycie:

Wielofunkcyjny licznik energii, licznik watogodzin, licznik do użytku przemysłowego i domowego, stan

Sprzęt elektryczny:

Trójfazowy Trójprzewodowy

Teoria:

Licznik elektroniczny

Podłączenie miernika mocy:

Terminal

Zmierzony sygnał:

Ciągła fala

Rodzaj:

miernik energii

Zindywidualizowane:

Zindywidualizowane

Znak towarowy:

Pakiet transportowy:

Karton

Pochodzenie:

Chiny

Kod Hs:

9030849000

Port:

Guangzhou, Chiny

Możliwość Supply:

300/rok

Podkreślić:

Yc98s1 Kalibrator licznika energii

Dostosowany kalibrator licznika energii

Kalibrator licznika energii trójfazowy

Opis produktu

Niestandardowa przenośna trójfazowa maszyna do pomiaru potrzeb

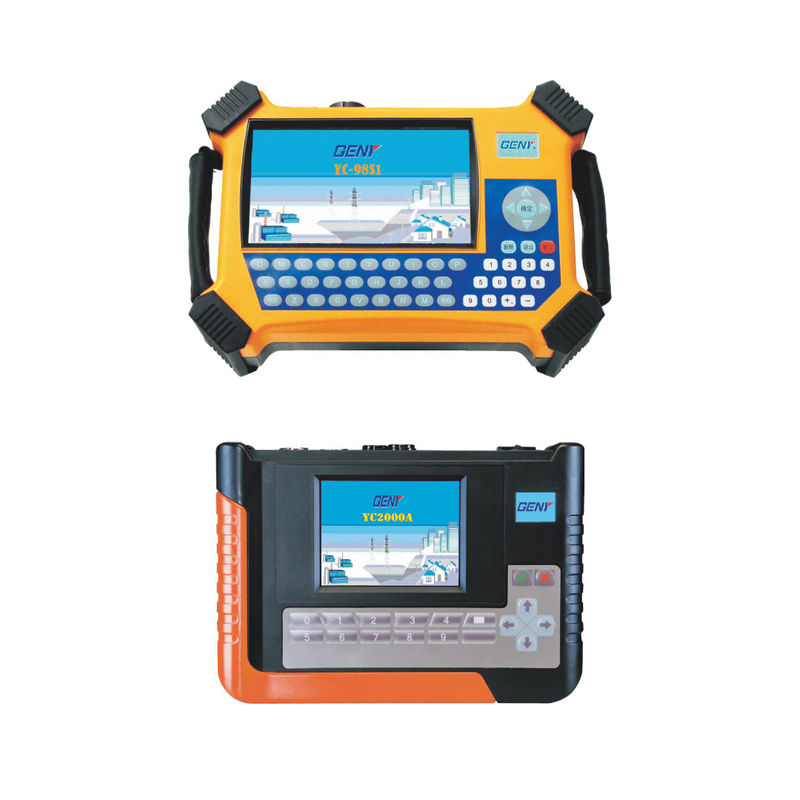

YC98S1 Przenośny 3-fazowy standardowy licznik

Instrument YC98S1 służy do kalibracji energii trójfazowej, jednofasowej, aktywnej lub reaktywnej

Miernik spełniający wymagania normy GB/T17215.211 (IEC62052-11), GB/T17215.311 /321/322/323

(IEC62053-11/21/22/23), a także może być stosowany jako napięcie, prąd i mocy

Parametry prądu przemiennego trójfazowej sieci energetycznej.

Ten przenośny trójfazowy licznik standardowy jest zgodny z normą GB/T11150-2001 (IEC60736:2001),

GB/T4793.2-2008 (IEC61010-1:2001).

Funkcje badania

Może testować jeden lub dwa metry jednocześnie.
Automatyczna sekwencja badań przy użyciu głowicy skanującej dla liczników elektronicznych i elektromechanicznych
Może synchronicznie obliczać wszystkie dane i wyświetlać na interfejsie obejmują pełną falę
Może testować dokładność energii aktywnej i reaktywnej pełnofalowego licznika
Można jednocześnie testować dwa impulsy kanału, których stały puls
Identyfikacja okablowania jest dostępna, gdy nie ma obciążenia.
Funkcja gromadzenia energii elektrycznej może mierzyć licznik energii elektrycznej, gdy nie ma wyjścia impulsowego.
Funkcja badania wybierania
Wyświetlanie wykresu wektorowego
Może wykrywać nieprawidłowe okablowanie (48 typów połączeń)
Instrument może symulować scenę różnorodności okablowania i uzyskać odpowiedni wynik okablowania i zmieniony parametr w biurze bez dostępu do napięcia lub sygnału sytuacji bieżącej
Funkcje harmonijne

Specyfikacje

napięcie badawcze (falę pełną i falę podstawową)
Zakres	0 ~ 500V
Błąd	± 0,05% (0,1%)
Harmoniczny	2 ~ 51
Prąd badawczy (falę pełną i falę podstawową)
Zakres (połączenie bezpośrednie)	0.025A ~ 12A (Ie=5A)
Zakres (100AClamp CT)	0.5 ~ 120A (Ie = 100A, zakres użytkowania = 0.01Ie ~ 2.4Ie) (nieobowiązkowe: Ie=5A, 500A, 1000A)
Błąd (połączenie bezpośrednie)	± 0,05% (0,1%)
Błąd (100AClamp CT)	±0,2% ((5A,100A) ±0,5% (inne)
Harmoniczny	2 ~ 51
Prąd wyjściowy	0.05%Ie
Błąd pomiaru mocy (falę pełną i fundamentalną)
Pojemność aktywna (połączenie bezpośrednie)	± 0,05%
Moc aktywna (100A ClampCT)	±0,2% ((5A,100A) ±0,5% (inne)
Pojemność reaktywna (połączenie bezpośrednie)	± 0,1%
Moc reakcyjna (100A ClampCT)	±0,5% ((5A,100A) ±1,0% (inne)

Błąd pomiaru energii (fala pełna i fala podstawowa)
Energia aktywna (połączenie bezpośrednie)	± 0,05% (± 0,1%)
Energia aktywna (100A ClampCT)	±0,2% ((5A,100A) ±0,5% (inne)
Energia reaktywna (połączenie bezpośrednie)	± 0,1%
Energia reaktywna (100A ClampCT)	±0,5% ((5A,100A) ±1,0% (inne)
Błąd (falę harmonijną)
Bezpośrednie połączenie	kWh,U,I,P,Q,S	±0,2%H (H=1+0,01k, k=2~51)
CT zacisków 5A/100A	kWh,U,I,P,Q,S	±0,5%H (H=1+0,01k, k=2~51)
Prąd wyjściowy cyklu dla samokalibrowania 5A CCT		0.05A,0.1A,0.25A,0.5A, 1A,2.5A,5A
Błąd samokalibrowania 5ACCT (błąd liniowy i fazowy)		± 0,1%
Klamy CT 500A/1000A	kWh,U,I,P,Q,S	±1,0%H (H=1+0,01k, k=2~51)
Błąd - Inne
Pomiar stosunku		± 0,5%
Wpływ napięcia		< ± 0,01%
Wpływ częstotliwości		< ± 0,01%
Wpływ temperatur		< ± 0,01%/°C
Wpływ na dokładność 24h		< ± 0,01%
Harmoniczny wpływ		< ± 0,01%
Kąt fazy
Zakres		- 180°~ 180°
Błąd		< ± 0,1°
Częstotliwość
Zakres		45 ~ 65 Hz
Błąd		± 0,01 Hz
Wydajność impulsu
Wewnętrzna wysoka częstotliwość (CH)		Połączenie bezpośrednie	10,8x109 P/kWh
		CT zacisków	1.8x109 * ((5/Ie) P/kWh
Wyjście niskiej częstotliwości		Połączenie bezpośrednie	3600P, 36000P, 360000P/kWh ((kvarh, kVAh)
		CT zacisków	3600P, 36000P, 360000P * ((5/Ie) P/kWh ((kvarh, kVAh)

Współczynnik pulsu		1:1
Poziom produkcji		+5V (może być regulowane na żądanie)
Wprowadzenie impulsu
Kanał wejściowy		2
Poziom wejścia		5 ~ 10V
Maksymalna częstotliwość wejścia pulsu		Maksymalnie 10 kHz
Wyświetlacz
Rozstrzygnięcie		Ekran dotykowy 7"TFT
System		System Windows CE
Pozostałe
Tryb zasilania napięciem	Pojemność zewnętrzna, badany obwod, bateria
Zasilanie pracy	AC 55~600V
Wytrzymać napięcie	4.0kV (obstawy napięcia ¤t, zasilanie i obstawy niskiego napięcia)
EFT ((Electrical Fast Transient))	2.0kV
Poziom IP	IP51
Wzrost	2.0kV (przestrzenią wspólną), 2.0kV (przestrzenią inną)
Siła w czasie stabilności	< 3 minuty
Akumulator do ładowania	11.1V 3000mAh
Zużycie energii	< 9W
Temperatura działania	Temperatura -20°C ~ +55°C, wilgotność 40% ~ 95%
Temperatura przechowywania	Temperatura -40°C ~ +80°C, wilgotność 40% ~ 95%
Wymiar (mm) (W × H × D)	Główny		245×150×50
	Pudełko		425×336×196
Masę (kg)	Główny		2
	Cały zestaw		10
