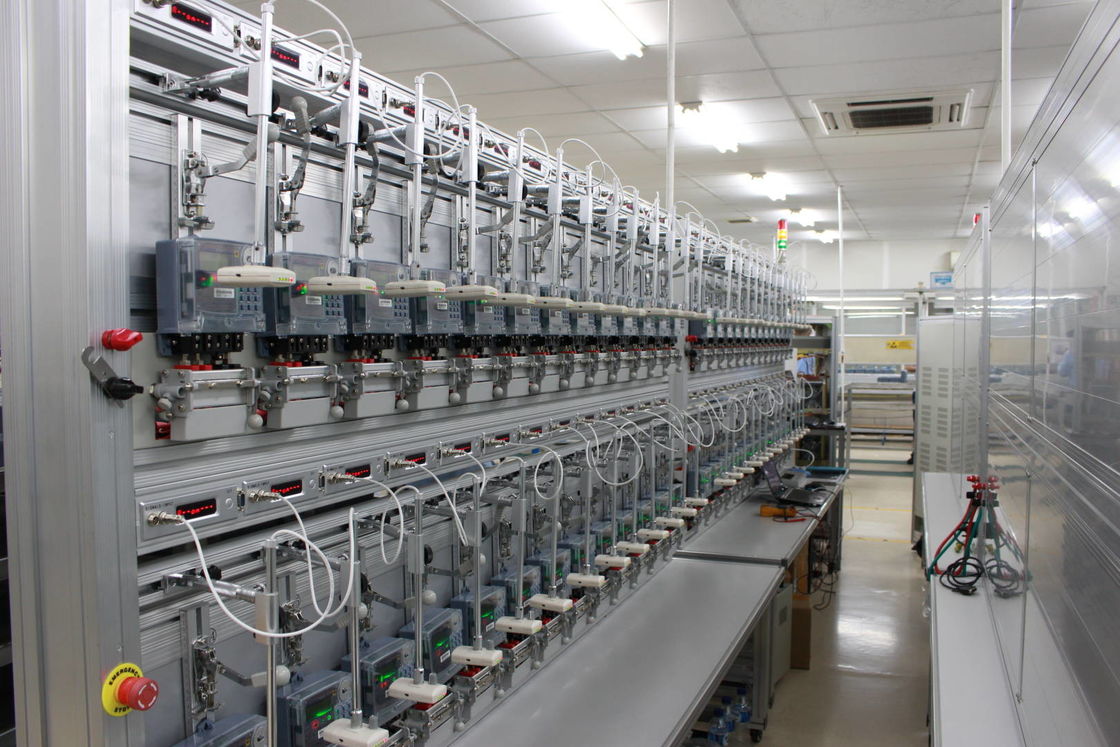

Yc1893D-24 Trójfazowy zestaw pomiarowy

Opis

Systemy badawcze liczników GENY® wykorzystują najbardziej zaawansowaną technikę elektronicznego pomiaru i koncepcję modułową,łączenie różnych norm referencyjnych i wzmacniaczy mocy w celu spełnienia wymagań klientów w zakresie producentów liczników energii elektrycznej, elektroenergetyczne, laboratoria metrologiczne, działy pomiarowe i kontroli jakości oraz fabryki lub przedsiębiorstwa.

MTS jest w pełni automatycznym systemem badawczym do kalibracji i weryfikacji trójfazowych liczników energii elektrycznej, który składa się z:

• Trójfazowe źródło energii statycznej
• Trójfazowy standardowy licznik odniesienia
• Zestaw testowy z automatycznym zawieszeniem licznika
• Pozostałe niezbędne części
• PC i oprogramowanie sterujące całym systemem

Systemy badawcze liczników serii YC1893D są w pełni zgodne ze standardem IEC 60736 i nadają się do badania liczników zgodnie z następującymi normami:

• IEC 62052-11 i IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Cechy i funkcje

MTS ma głównie następujące cechy:

• Wspieranie portu komunikacji równoległej do testowania inteligentnych liczników za pośrednictwem RS232
• Terminal kalibracyjny na stojaku do weryfikacji na stanowisku badawczym
• Zestaw do kalibracji/weryfikacji trójfazowych liczników energii Landis+Gyr
• Badanie dokładności standardowego licznika odniesienia
• Wstępne ogrzewanie
• Badanie dokładności zgodnie z IEC
• Badanie bez obciążenia
• Badanie prądu wyjściowego
• Powtarzalność testu błędu
• Badanie wybierania (badanie rejestru)
• Badanie dokładności częstotliwości zegarowej liczników energii elektrycznej
• Badanie maksymalnego popytu
• Badanie wielkości wpływu związane z badaniami dokładności ( napięcie, częstotliwość, sekwencja odwrotnej fazy, nierównowaga napięcia)
• Wpływ elementów harmonijnych na układ napięcia i prądu zgodnie z IEC
• Podharmoniki zgodnie z normami IEC (IEC 62052-11 / 62053-21/22/23)
• Harmoniki nieparzyste zgodnie z normami IEC (nieobowiązkowe)

Zastosowane funkcje:

• Automatyczna funkcja okablowania dla każdej stacji
• Wszystkie stacje mają automatyczne funkcje zwarcia
• Niestandardowe urządzenie szybkiego połączenia QCD dla liczników Landis+Gyr s
• Opracowanie oprogramowania komputerowego do testowania ESAM

Dane techniczne

1. Zasilanie

2Źródło mocy
