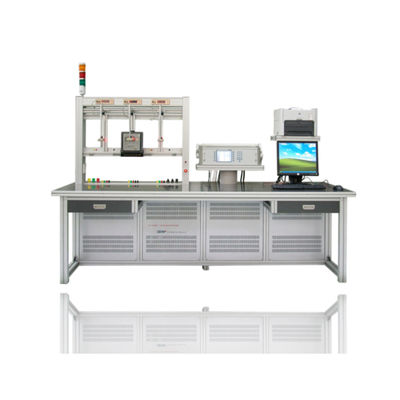

System badawczy liczników energii elektrycznej YC1893D jest w pełni automatycznym systemem badawczym do badania i kalibracji jednofazowych i trójfazowych liczników energii elektrycznej, który składa się z:

• Źródło zasilania trójfazowe
• Trójfazowy standardowy licznik odniesienia
• Zestaw testowy zawieszenia licznika
• System kontroli taryfy (przeciążenia stałe, czytnik optycznego portu, skrzynka sterowania falą)
• Pozostałe niezbędne części
• PC i oprogramowanie sterujące całym systemem

System badawczy liczników YC1893D jest w pełni zgodny ze standardem IEC 60736 i nadaje się do badania liczników zgodnie z następującymi normami:

• IEC 62052-11 i IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Cechy i funkcje

• System badania liczników może mierzyć liczniki mechaniczne, elektroniczne liczniki mechaniczne i elektroniczne liczniki za pomocą automatycznego, półautomatycznego lub ręcznego działania.
• Materiał z stopów aluminium, lekki, mocny i odporny na korozję.
• Automatyczne pozycjonowanie rotora, oznaczenie dysku, mechaniczny licznik, z większą wydajnością.
• Szybkość sterowania jest ułatwiona poprzez kołysanie się głowic skanujących.
• W pełni automatyczne wykonywanie następujących badań:
  • Badanie dokładności we wszystkich czterech kwadrantach (energia aktywna, reakcyjna i pozorna)
  • Badanie pełzania (badanie bez obciążenia)
  • Badanie prądu wyjściowego
  • Badanie wybierania (badanie rejestru)
  • Badanie stałej wartości licznika
  • Badanie wielkości wpływu (napięcie, częstotliwość, zniekształcenie harmonijne itp.)
  • Kalibracja standardowego licznika odniesienia o niższej dokładności niż stosowana standarda odniesienia
  • Wstępne ogrzewanie
  • Wpadki i przerwy
  • Badanie liczników jednofazowych w warunkach zakłóceń
• Pomiar różnych stałych metrów w synchronie.
• Z funkcją ochrony przed przeciążeniem, obwodem krótkiego napięcia i obwodem otwartego prądu.

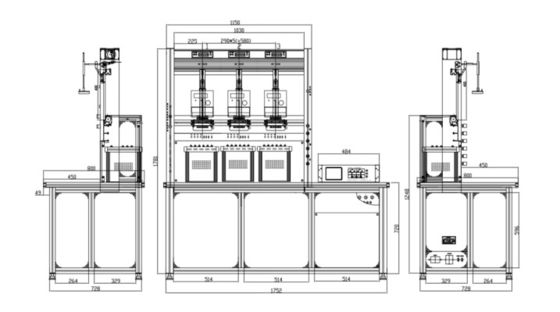

Specyfikacja techniczna systemu badawczego liczników 1~3 pozycji

Kształt urządzenia do pomiaru temperaturyz systemem komunikacji wielokrotnych portów seryjnych do komunikacji równoległej do testowania inteligentnych liczników.

Zasilanie

Źródło energii

napięcie
Wyjście napięcia badawczego (fazowo neutralne)	3×(24 V ️ 480 V) lub 600 V F-F
Moc napięcia wyjściowego	3 × 100VA
Rozstrzygnięcie	Większa niż 0,01% całej wartości skali zakresu
Ustawienie dokładności	Lepsze niż 0,02% w ostatecznej wartości zakresu
Stabilność	lepsze niż 0,005%/h (czas integracji 150 s)
Regulacja obciążenia od 0 do maksymalnego obciążenia	< 0,01%
Współczynnik zniekształcenia	< 0,3% dla obciążeń oporu liniowego
Harmoniki	2 21 wolnie programowalny
Aktualność
Prąd wyjściowy badania	00,3 mA 120 A
Moc prądu wyjściowego	3×150VA
Rozstrzygnięcie	Większa niż 0,01% całej wartości skali zakresu
Ustawienie dokładności	Lepsze niż 0,02% w ostatecznej wartości zakresu
Stabilność	lepsze niż 0,005%/h (czas integracji 150 s)
Regulacja obciążenia od 0 do maksymalnego obciążenia	< 0,01%
Współczynnik zniekształcenia	< 0,3% dla obciążeń oporu liniowego
Harmoniki	2 21 wolnie programowalny
Kąt fazy
Zakres	0 -- 360°
Rozstrzygnięcie	00,01°
Ustawienie dokładności	0.1°
Częstotliwość
Zakres	45 Hz 65 Hz
Rozstrzygnięcie	00,01 Hz
