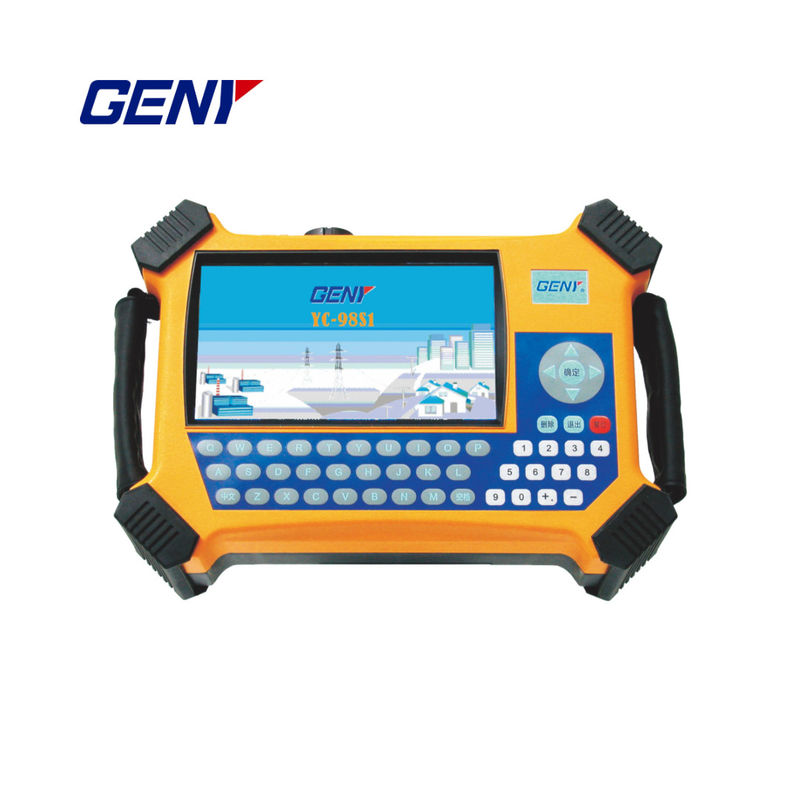

Przenośny kalibrator trzyfazowy do dokładnego pomiaru napięcia i prądu

Błąd (100AClamp CT)

±0,2% ((5A,100A) ±0,5% (inne)

Harmoniczny

2 ~ 51

Prąd wyjściowy

0.05%Ie

Błąd pomiaru mocy (falę pełną i fundamentalną)

Pojemność aktywna (połączenie bezpośrednie)

± 0,05%

Moc aktywna (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (inne)

Pojemność reaktywna (połączenie bezpośrednie)

± 0,1%

Moc reakcyjna (100A ClampCT)

±0,5% ((5A,100A) ±1,0% (inne)

Błąd pomiaru energii (fala pełna i fala podstawowa)

Energia aktywna (połączenie bezpośrednie)

± 0,05% (± 0,1%)

Energia aktywna (100A ClampCT)

±0,2% ((5A,100A) ±0,5% (inne)

Energia reaktywna (połączenie bezpośrednie)

± 0,1%

Energia reaktywna (100A ClampCT)

±0,5% ((5A,100A) ±1,0% (inne)

Błąd (falę harmonijną)

Bezpośrednie połączenie

kWh,U,I,P,Q,S

±0,2%H (H=1+0,01k, k=2~51)

CT zacisków

kWh,U,I,P,Q,S

±0,5%H (H=1+0,01k, k=2~51)

5A/100A

Prąd wyjściowy cyklu dla samokalibrowania 5A CCT

0.05A,0.1A,0.25A,0.5A, 1A,2.5A,5A

Błąd samokalibrowania 5ACCT

± 0,1%

(błąd liniowy i fazowy)

Klamy CT 500A/1000A

kWh,U,I,P,Q,S

±1,0%H (H=1+0,01k, k=2~51)

Błąd - Inne

Pomiar stosunku

± 0,5%

Wpływ napięcia

< ± 0,01%

Wpływ częstotliwości

< ± 0,01%

Wpływ temperatur

< ± 0,01%/°C

Wpływ na dokładność 24h

< ± 0,01%

Harmoniczny wpływ

< ± 0,01%

Kąt fazy

Zakres

- 180°~ 180°

Błąd

< ± 0,1°

Częstotliwość

Zakres

45 ~ 65 Hz

Błąd

± 0,01 Hz

Wydajność impulsu

Wewnętrzna wysoka częstotliwość (CH)

10,8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Wyjście niskiej częstotliwości

3600P, 36000P,

360000P/kWh ((kvarh, kVAh)

3600P, 36000P,

360000P

* ((5/Ie) P/kWh ((kvarh, kVAh)

Współczynnik pulsu

1:01

Poziom produkcji

+5V (może być regulowane na żądanie)

Wprowadzenie impulsu

Kanał wejściowy

2

Poziom wejścia

5 ~ 10V

Maksymalna częstotliwość wejścia pulsu

Maksymalnie 10 kHz

Wyświetlacz

Rozstrzygnięcie

Ekran dotykowy 7"TFT

System

System Windows CE

Pozostałe

Tryb zasilania napięciem

Pojemność zewnętrzna, badany obwod, bateria

Zasilanie pracy

AC 55~600V

Wytrzymać napięcie

4.0kV (obstawy napięcia ¤t, zasilanie i obstawy niskiego napięcia)

EFT ((Electrical Fast Transient))

2.0kV

Poziom IP

IP51

Wzrost

2.0kV (przestrzenie wspólne), 2.0kV (przestrzenie różne)

Siła w czasie stabilności

< 3 minuty

Akumulator do ładowania

11.1V 3000mAh

Zużycie energii

< 9W

Temperatura działania

Temperatura -20°C ~ +55°C, wilgotność 40% ~ 95%

Temperatura przechowywania

Temperatura -40°C ~ +80°C, wilgotność 40% ~ 95%

Wymiar (mm) (W × H × D)

Główny

245×150×50

Pudełko

425×336×196

Masę (kg)

Główny

2

Cały zestaw

10
