Profesjonalny trójfazowy stacjonarny zestaw pomiarowy do testowania liczników energii elektrycznej

Profesjonalny trójfazowy stacjonarny zestaw pomiarowy do testowania liczników energii elektrycznej

WłócznoTrzy fazyPodstawa badawcza dla licznika

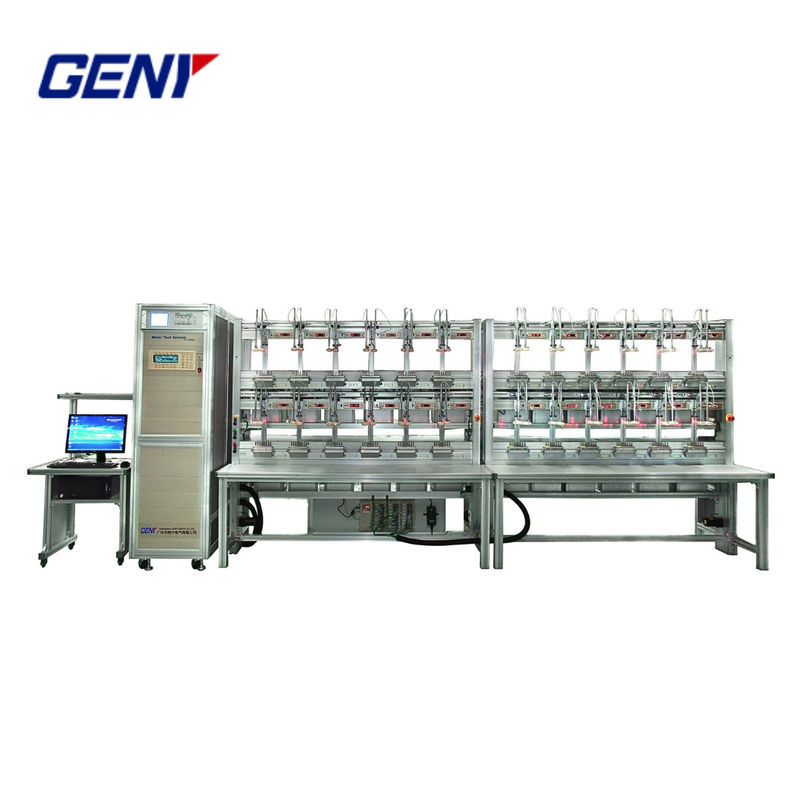

System badawczy liczników energii elektrycznej YC1893D jest w pełni automatycznym systemem badawczym do badania i kalibracji jednofazowych i trójfazowych liczników energii elektrycznej, który składa się z:


• Źródło zasilania trójfazowe
• Trójfazowy standardowy licznik odniesienia
• Zestawy testowe zawieszenia licznika do badań zarówno liczników 1-fazowych, jak i 3-fazowych
• System badań funkcji inteligentnych liczników (stałe napięcia, sonda optyczna, próba sterowania przekaźnikiem i opcjonalna skrzynka sterowania falą)
• Pozostałe niezbędne części
• PC i oprogramowanie sterujące całym systemem


System badawczy liczników YC1893D jest w pełni zgodny ze standardem IEC 60736 i nadaje się do badania liczników zgodnie z następującymi normami:


• IEC 62052-11 i IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Cechy

• System badawczy liczników może mierzyć liczniki mechaniczne, elektroniczne liczniki mechaniczne i elektroniczne liczniki za pomocą automatycznego, półautomatycznego lub ręcznego działania.
• Materiał z stopów aluminium, lekki, mocny i odporny na korozję.
• Automatyczne pozycjonowanie rotora, oznaczenie dysku, mechaniczny licznik, z większą wydajnością.
• Szybkość sterowania jest ułatwiona poprzez kołysanie się głowic skanujących.
• W pełni automatyczne wykonywanie następujących badań:
  • Badanie dokładności we wszystkich czterech kwadrantach (energia aktywna, reakcyjna i pozorna)
  • Powtarzalność testu błędu
  • Badanie pełzania (badanie bez obciążenia)
  • Badanie prądu wyjściowego
  • Badanie wybierania (badanie rejestru)
  • Badanie stałej wartości licznika
  • Badanie wielkości wpływu ( napięcie, nierównowaga napięcia, częstotliwość, zniekształcenie harmonijne, odwrotna sekwencja fazy).
  • Kalibracja standardowego licznika odniesienia o niższej dokładności niż stosowana standarda odniesienia
  • Wstępne ogrzewanie
  • Wpadki i przerwy
  • Badanie liczników jednofazowych w warunkach zakłóceń
  • Subharmoniki zgodnie ze standardami IEC
  • Harmoniki nieparzyste zgodnie ze standardami IEC
• Pomiar różnych stałych metrów w synchronie.
• Z funkcją ochrony przed przeciążeniem, obwodem krótkiego napięcia i obwodem otwartego prądu.

Specyfikacja techniczna

Stół testowy ma wiele pozycji do 24 metrów, 0,02% klasy dokładności Trójfazowy system pomiarowy z ICT,z systemem komunikacji wielokrotnych portów seryjnych do komunikacji równoległej do testowania inteligentnych liczników.

• Zasilanie

• Źródło energii

Schemat konstrukcyjny stacjonarnego zestawu pomiarowego
